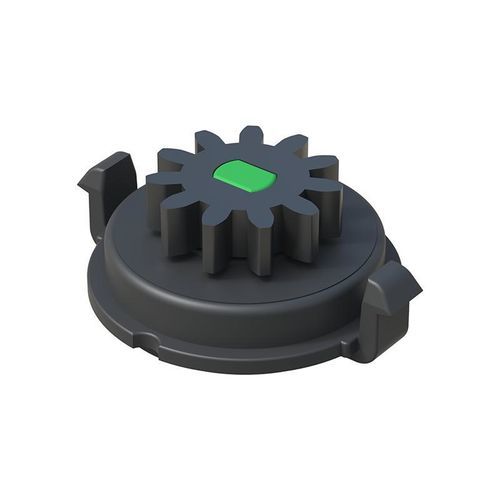

旋转缓冲器 TBD

液压板材用于汽车工业

产品概述
本系列旋转阻尼器提供多种扭矩等级，主要用于控制门或面板的开启行程。也可用于定时装置和其他需要受控减速的径向运动应用。采用阻尼机构可提升可动部件的受控性与运行平顺性。

合规与文档

• 图纸 PDF：可用（图纸可从产品页面下载）
• UL94：未标明
• IP：未标明
• RoHS：合规
• 尺寸单位：毫米
• 视频：可用

可用型号
Reference | No. Teeth (Z) | Pitch diameter Dp (mm) | h (mm) | D (mm) | A (mm) | H (mm) | Panel thickness c (mm) | More Info
50002000035 | 10 | 8,00 | 3,50 | 16,90 | 21,00 | 8,40 | 1,90 |
50002000036 | 11 | 6,60 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000034 | 11 | 8,80 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000037 | 11 | 8,80 | 4,50 | 16,90 | 21,00 | 9,40 | 1,90 |
50002000038 | 11 | 8,80 | 5,00 (3+2) | 16,90 | 21,00 | 9,90 | 1,90 |
50002000039 | 12 | 9,60 | 3,50 | 16,90 | 21,00 | 8,40 | 1,90 |
50002000040 | 13 | 10,40 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000041 | 13 | 10,40 | 5,00 | 16,90 | 21,00 | 9,90 | 1,90 |
50002000042 | 14 | 7,00 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000043 | 16 | 12,80 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000044 | 16 | 12,80 | 5,00 | 16,90 | 21,00 | 9,90 | 1,90 |

特性 / 技术规格

• 品牌: ISC Plastic Parts
• 产品类型: 旋转阻尼器
• 型号 / 商业名称: TBD
• 合规: 符合 RoHS；UL94 未标明；IP 等级未标明
• 尺寸单位: 毫米
• 可用型号及机械尺寸见上
• 图纸: 可在产品页面下载 PDF 图纸
• 提供视频演示
