坚固固定架 MATC

用于汽车

产品描述

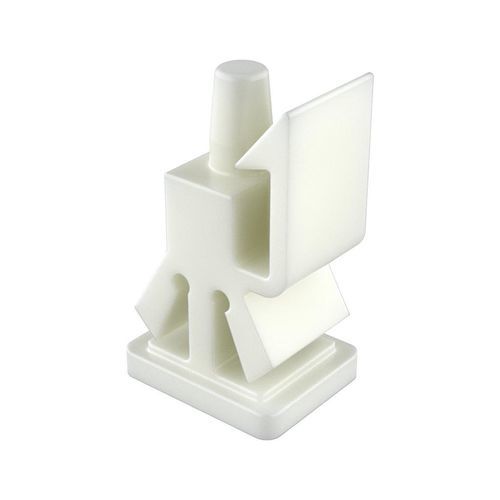

该插入式支撑从 PCB 底部卡入。锁定臂夹在电路板侧面，便于电路板的拆卸和更换。支撑在机箱或定位孔内不会旋转。板间隙可能因机箱厚度而异。

标准与合规

• UL94: V2
• RoHS: 合规
• IP: 未说明

尺寸
尺寸单位：毫米

图纸与媒体
图纸 PDF：可用
视频：可用

表格 - 参考
Reference | L | Hole size Anchor 1 | Hole size Anchor 2 | Panel thickness Anchor 1 | Panel thickness Anchor 2 | H1 / H2 | B / D / A | C / F
00100900408 | 4.80 | 7.92 x 9.53 | 4.00 | 1.30 | 1.60 | 5.84 / 1.78 | 9.53 / 11.94 / 10.80 | 7.67 / 5.08

技术特性 / 规格

• Reference: 00100900408
• Length (L): 4.80 mm
• Hole size Anchor 1: 7.92 x 9.53 mm
• Hole size Anchor 2: 4.00 mm
• Panel thickness Anchor 1: 1.30 mm
• Panel thickness Anchor 2: 1.60 mm
• H1 / H2: 5.84 / 1.78 mm
• B / D / A: 9.53 / 11.94 / 10.80 mm
• C / F: 7.67 / 5.08 mm
• UL94 classification: V2
• RoHS: 合规
• Measures unit: Millimeters
