抽芯铆钉 MRTMH

聚酰胺可拆卸重复式

产品说明

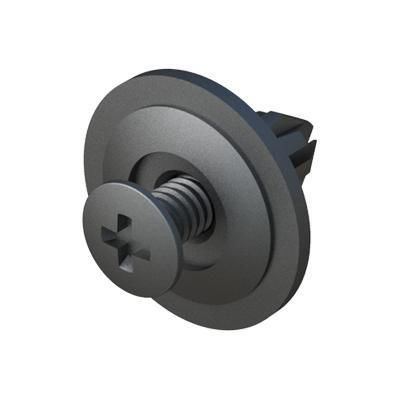

该两件式可重复使用十字槽螺钉铆钉 MRTMH 用于将较大部件或小型组件固定到对应面板。将十字槽螺钉按入或敲入铆钉本体后，铆钉腿展开，形成安全的绝缘连接。可使用十字螺丝刀拆卸螺钉，从而实现重复使用。

特点

• 两件式可重复使用设计（本体 + 十字槽螺钉/销）
• 适用于将较大部件或小型组件固定到面板
• 安装方法：将螺钉压入/敲入本体；可用十字螺丝刀拆卸以重复使用
• 可提供染色颜色选择
• 尺寸以毫米表示

合规 / 认证

• UL94: V2
• RoHS: 符合
• IP: 未指定 / 无等级

参考与尺寸（表格）
参考号 | 孔径 | 面板厚度 | L | H | D | C | d | A
00100300269 | 6,35 | 3,56 | 11,51 | 3,32 | 17,86 | 2,38 | 5,97 | 7,94
00100300268 | 6,35 | 3,96 | 10,72 | 2,60 | 15,08 | 2,38 | 5,84 | 8,99
01300100286 | 6,40 | 3,20 至 4,40 | 12,70 | 3,00 | 14,90 | 2,00 | 6,30 | 9,90
00100300270 | 7,14 | 2,36 | 11,11 | 1,86 | 14,10 | 1,65 | 6,86 | 9,90
01300100287 | 9,00 x 9,00 | 6,70 | 15,00 | 3,20 | 17,00 x 17,00 | 3,20 | 8,80 | 11,80

相关信息

• 系列：MRTMH
• 材料（部分参考）：聚酰胺（UL94 V2）及部分参考为POM（UL94 HB）
• 安装说明：将本体插入面板孔，用锤子或冲击工具敲击销头；可用十字螺丝刀拆卸以实现重复使用
• 每个参考的2D图纸（PDF）和演示视频可供下载

技术规格

• 系列 / 型号：MRTMH
• 类型：两件式可重复使用十字槽螺钉铆钉
• 功能：将部件或小型组件固定在面板上；绝缘连接
• 拆卸：可用十字螺丝刀拆卸（可重复使用）
• 表面处理：可提供染色
• 单位：毫米
• UL94 等级：V2
• RoHS：符合
• IP 等级：未指定
• 参考与尺寸数据：见上表
