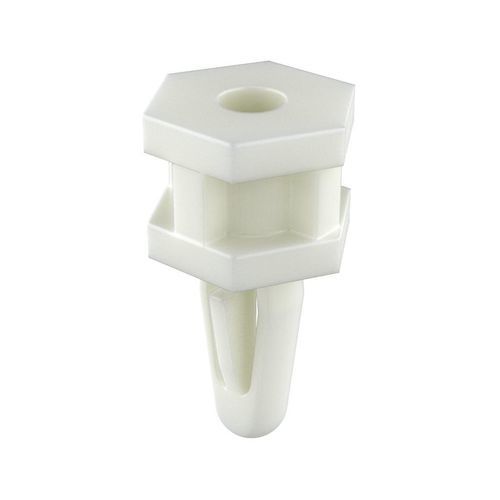

尼龙垫片 MSCA用于电路板用于汽车
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 材料
- 尼龙
- 应用
- 用于电路板, 用于汽车
产品介绍
产品概述
PCB 柱 MSCA 设计用于通过金属自攻螺钉固定于印制电路板。该件带有可拆卸夹片，便于快速装配与拆卸。孔不带螺纹；如需带螺纹的型号，请参见 MSPAA 系列。
可选项
合规性与属性
多媒体
技术数据（数值单位为 mm，另有说明除外）
特性 / 技术规格
PCB 柱 MSCA 设计用于通过金属自攻螺钉固定于印制电路板。该件带有可拆卸夹片，便于快速装配与拆卸。孔不带螺纹；如需带螺纹的型号，请参见 MSPAA 系列。
可选项
- 可按要求提供染色颜色
合规性与属性
- UL94: V2
- RoHS: 符合
- 防护等级（IP）：未说明
- 尺寸单位：毫米
多媒体
- 提供产品视频
- 提供 2D 图纸（PDF）及产品渲染图
技术数据（数值单位为 mm，另有说明除外）
- Reference | L | Hole size | Panel thickness | Self-threading thread (d) | D | H / h | A / C | N
- 00100900001 | 6.35 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 5.28
- 00100900002 | 9.53 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.26
- 00100900003 | 12.80 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.26
- 00100900004 | 15.88 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.15
- 00100900005 | 19.05 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.26
- 00100900006 | 22.23 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.15
- 00100900007 | 25.40 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.26
- 00100900008 | 28.58 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 7.94
- 00100900009 | 31.75 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.26
- 00100900010 | 35.71 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.26
特性 / 技术规格
- 型号：MSCA
- 应用：设计用于使用金属自攻螺钉固定的 PCB 柱（孔不带螺纹）
- 兼容自攻螺钉：M4
- 材料阻燃等级：UL94 V2
- RoHS：符合
- 尺寸单位：毫米
- 可用参考号：00100900001 至 00100900010（不同长度 L）
- 多媒体：产品渲染、技术图纸和产品视频可用
