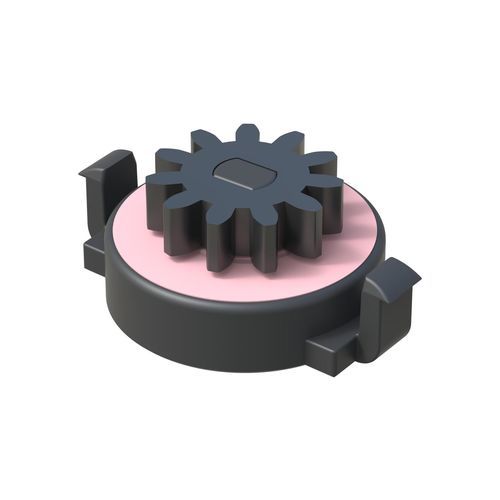

旋转缓冲器 TBG

流体用于汽车工业单一方向

描述
单向回转阻尼器 TBG 旨在控制工业应用中门或面板的开启行程。该系列提供多种扭矩等级，亦可用于需要受控单向减速的定时装置和径向运动机构。设计以稳定扭矩和精确运动为目标，便于集成到装配中。

技术参考（表）
Reference | No. Teeth (Z) | Pitch diameter Dp | h / H | D | A | Panel thickness c
50002000112 | 10 | 8,00 | 3,50 / 8,50 | 14,95 | 20,80 | 2,10
50002000113 | 11 | 6,60 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000111 | 11 | 8,80 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000114 | 11 | 8,80 | 4,50 / 9,50 | 14,95 | 20,80 | 2,10
50002000115 | 11 | 8,80 | 5,00 (3+2) / 10,00 | 14,95 | 20,80 | 2,10
50002000117 | 12 | 9,60 | 3,50 / 8,00 | 14,95 | 20,80 | 2,10
50002000116 | 12 | 9,60 | 3,50 / 8,50 | 14,95 | 20,80 | 2,10
50002000118 | 13 | 10,40 | 5,00 / 10,00 | 14,95 | 20,80 | 2,10
50002000119 | 14 | 7,00 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000120 | 16 | 12,80 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000121 | 16 | 12,80 | 5,00 / 10,00 | 14,95 | 20,80 | 2,10

备注
图纸 PDF：可在产品页面获取（网站触发）。RoHS：符合。尺寸单位：毫米。UL94：不适用 / 未标注等级。IP：未标注。

特性 / 技术规格

• Brand: ISC Plastic Parts
• 商业命名（型号）：TBG
• 产品类型：单向回转阻尼器
• 合规性：符合 RoHS
• 计量单位：毫米
• 本产品有视频（托管于网站）
• 显示的可用参考 / 变体数：11（见上表）
