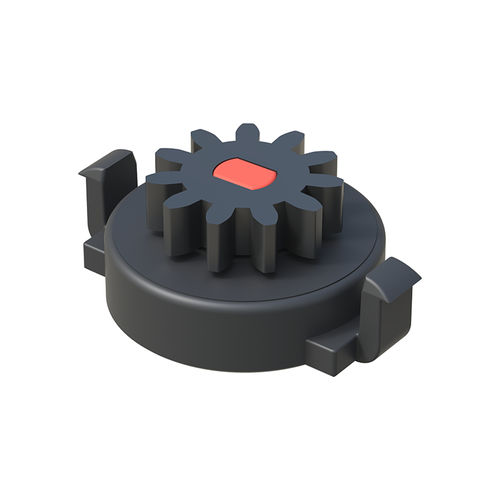

旋转缓冲器 TBB

流体用于家具用于汽车

概述
TBB 系列旋转阻尼器在多种扭矩等级下提供受控的旋转阻尼。通常用于调节门和面板的开启行程，也可用于定时装置或径向运动机构。不同型号在齿数、节径和面板厚度上有所差异。

文档与合规性

• 图纸 PDF：可用（2D）
• UL94：未注明
• IP 等级：未注明
• RoHS：符合
• 单位：毫米
• 视频：提供 MP4 演示

可用参考型号（表）
参考 | 齿数 (Z) | 节径 Dp (mm) | h (mm) | D (mm) | A (mm) | H (mm) | 面板厚度 c (mm)
50002000013 | 10 | 8,00 | 3,50 | 14,95 | 20,80 | 8,50 | 2,50
50002000079 | 10 | 8,00 | 3,50 | 14,95 | 24,00 | 8,20 | 2,10
50002000014 | 11 | 6,60 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000080 | 11 | 6,60 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000002 | 11 | 8,80 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000078 | 11 | 8,80 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000015 | 11 | 8,80 | 4,50 | 14,95 | 20,80 | 9,50 | 2,50
50002000081 | 11 | 8,80 | 4,50 | 14,95 | 24,00 | 9,20 | 2,10
50002000016 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 20,80 | 10,00 | 2,50
50002000082 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 24,00 | 9,70 | 2,10
50002000017 | 12 | 9,60 | 3,50 | 14,95 | 20,80 | 8,50 | 2,50
50002000083 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 8,20 | 2,10
50002000018 | 12 | 9,60 | 3,50 | 14,95 | 20,80 | 8,00 | 2,50
50002000084 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 7,70 | 2,10
50002000019 | 13 | 10,40 | 5,00 | 14,95 | 20,80 | 10,00 | 2,50
50002000085 | 13 | 10,40 | 5,00 | 14,95 | 24,00 | 9,70 | 2,10
50002000020 | 14 | 7,00 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000086 | 14 | 7,00 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000021 | 16 | 12,80 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000087 | 16 | 12,80 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000022 | 16 | 12,80 | 5,00 | 14,95 | 20,80 | 10,00 | 2,50
50002000088 | 16 | 12,80 | 5,00 | 14,95 | 24,00 | 9,70 | 2,10

特性 / 技术规格

• 产品系列：运动控制阻尼器
• 型号 / 商用名称：TBB
• 类型：旋转阻尼器，面板安装
• 应用：门/面板开度控制、定时装置、径向运动机构
• 型号范围：如上表所示，不同齿数与直径组合
• RoHS：符合
• UL94：未注明
• IP 等级：未注明
• 单位：毫米
• 图纸：2D PDF 可用
• 视频：演示（MP4）可用
• 品牌：ISC Plastic Parts
