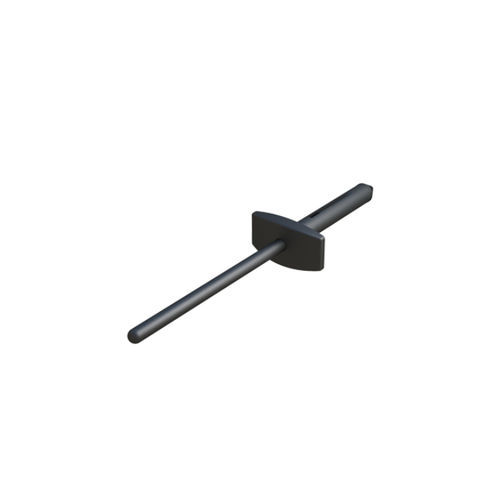

单向铆钉 MRI平头尼龙断芯轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 单向
- 铆钉头
- 平头
- 材料
- 尼龙
- 其他特性
- 耐腐蚀, 断芯轴, 三折式, 汽车应用
- 钉身直径
最少: 7.7 mm
(0.3 in)最多: 8.3 mm
(0.33 in)- 压接厚度(最小/最大)
最少: 1.5 mm
(0.06 in)最多: 10 mm
(0.39 in)- 孔直径
4 mm, 4.2 mm
(0.2 in, 0.2 in)- 长度
最少: 47.8 mm
(1.88 in)最多: 65.2 mm
(2.57 in)- 钉头直径
最少: 15.2 mm
(0.6 in)最多: 15.65 mm
(0.62 in)- 机头厚度
最少: 2.55 mm
(0.1 in)最多: 2.7 mm
(0.11 in)
产品介绍
产品描述
该盲铆钉为精密铆钉，用于将塑料与塑料、塑料与金属以及塑料与玻璃纤维部件固定。这些铆钉不导电且不腐蚀。铆钉本体为改性抗冲尼龙 (PA66)，销钉为聚甲醛 (POM) 注塑成型。三腿设计可将面板固定到位并防止拔出。铆钉可从装配的任一侧使用标准铆钉工具插入。当销钉通过本体被拉动时，会将面板拉拢在一起。安装完成后，销钉折断，铆头也呈现美观的成品外观。
认证与合规
尺寸
毫米
变体（表）
参考编号 | 孔径 | 面板厚度 | C | H | L | D / D1 | d | A | 更多信息
50001000120 | 4,00 | 6,00 to 10,00 | 2,55 | 26,30 | 65,20 | 15,65 / 8,30 | 2,30 | 3,80 |
50001000121 | 4,20 | 1,50 to 4,50 | 2,70 | 18,80 | 47,80 | 15,20 / 7,70 | 2,40 | 4,00 |
多媒体
特性 / 技术规格
该盲铆钉为精密铆钉，用于将塑料与塑料、塑料与金属以及塑料与玻璃纤维部件固定。这些铆钉不导电且不腐蚀。铆钉本体为改性抗冲尼龙 (PA66)，销钉为聚甲醛 (POM) 注塑成型。三腿设计可将面板固定到位并防止拔出。铆钉可从装配的任一侧使用标准铆钉工具插入。当销钉通过本体被拉动时，会将面板拉拢在一起。安装完成后，销钉折断，铆头也呈现美观的成品外观。
认证与合规
- UL94：V2
- RoHS：合规
- IP：未说明
尺寸
毫米
变体（表）
参考编号 | 孔径 | 面板厚度 | C | H | L | D / D1 | d | A | 更多信息
50001000120 | 4,00 | 6,00 to 10,00 | 2,55 | 26,30 | 65,20 | 15,65 / 8,30 | 2,30 | 3,80 |
50001000121 | 4,20 | 1,50 to 4,50 | 2,70 | 18,80 | 47,80 | 15,20 / 7,70 | 2,40 | 4,00 |
多媒体
- 2D 图纸：可用（PDF）
- 视频：可用
特性 / 技术规格
- 本体材料：改性抗冲尼龙 (PA66)
- 销钉材料：聚甲醛 (POM)
- 电气性能：不导电
- 耐腐蚀性：不腐蚀
- 设计：三腿设计用于固定并防止拔出
- 安装：可从任一侧使用标准铆钉工具插入；拉动销钉后折断完成固定
- 标准 / 合规：UL94 V2；RoHS 合规
- 尺寸以毫米表示
- 可用参考编号：50001000120、50001000121
