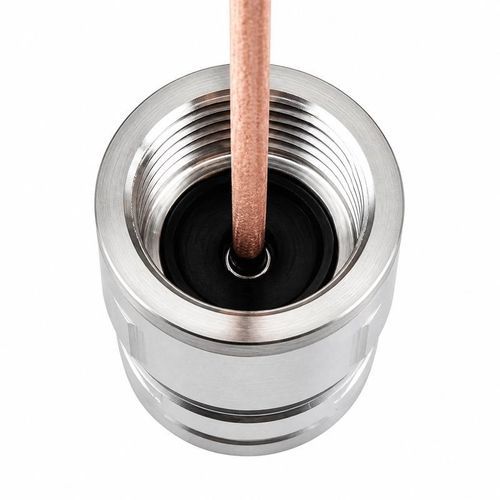

超声波接触式超声波换能器 BBFM-Q1P1M

时差法超声波直接接触式高温

产品概述
BBFM-Q1P1M是一款用于高温工业气体中烟气流量测量和行程时间测量的超声波流量换能器。适用于锅炉尾气、工业排放管道及类似在高温高压环境下的管道安装。

技术规格

• 型号：BBFM-Q1P1M
• 中心频率：1.1 MHz ±5%
• 最小阻抗：150 Ω ±20%
• 电容：1,200 pF ±20%（1 kHz时）
• 工作电压：峰值电压 <300 Vpp
• 工作温度：-40 至 +80 ℃
• 耐压：≤10 kgf 或 1 MPa
• -3 dB 半功率波束角：6.7° ±10%
• 外壳材料：316 不锈钢
• 防护等级：IP68

应用

• 烟气流量测量
• 锅炉尾气监测
• 工业排放管道
• 高温气体行程时间测量

选型与集成
选型时应考虑气体成分与温度、所需声路长度、管道几何形状及可用安装空间。确认与工作压力和防护等级的兼容性，并确保驱动/接收电子设备与换能器的阻抗和电压要求匹配。考虑安装方式和耦合介质以保证可靠的超声波传输。
