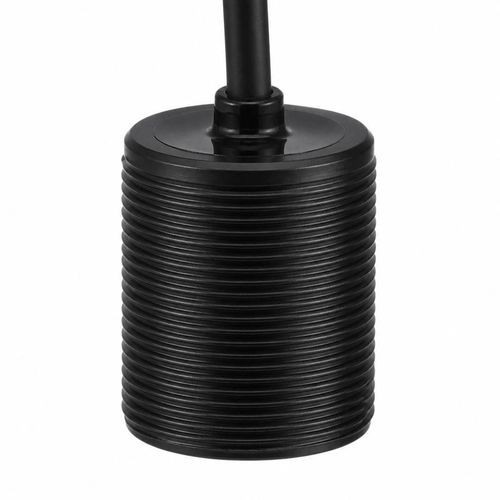

非接触式超声波换能器 BBID-DSS-B

可浸没近距离

概述
BBID-DSS-B 是一款125 kHz超声换能器，适用于印刷、包装、纸张输送及金属/塑料薄板检测等系统中的单片与双片检测。推荐检测范围为0.12至2 m，-3 dB半功率波束角为13.5° ±10%，便于在集成时规划声路和检测区域。

检测布局与电气匹配
根据实际材料和工艺确定声学路径、目标位置和安装空间。驱动/接收电子应支持最小阻抗600 Ω、1 kHz时电容560 pF、峰值电压低于1,200 Vpp。换能器采用M18 × 1.5安装螺纹，工作温度-40至+80°C，承压≤3 kgf（0.3 MPa），防护等级IP68。重量：1 m电缆时23 g ±5%。

BBID-DSS-B 技术规格（表）

• 型号：BBID-DSS-B
• 中心频率：125 kHz ±5%
• 推荐范围：0.12 至 2 m
• 最小阻抗：600 Ω ±20%
• 电容：560 pF ±20%（1 kHz）
• 工作电压：峰值电压 <1,200 Vpp
• 工作温度：-40 至 +80°C
• 承压等级：≤3 kgf（0.3 MPa）
• 半功率波束角：13.5° ±10%（-3 dB）
• 安装螺纹：M18 × 1.5
• 防护等级：IP68
• 重量：1 m电缆时23 g ±5%

可用声学配置（表）

• 125 kHz ±5% — 推荐范围 0.12 至 2 m — 半功率角 13.5° ±10% — 安装：M18 × 1.5 螺纹
• 200 kHz ±5% — 推荐范围 0.10 至 1.5 m — 半功率角 8° ±10% — 安装：M18 × 1.5 螺纹
• 200 kHz ±5% — 推荐范围 0.15 至 1.5 m — 半功率角 3.8° ±10% — 安装：参见尺寸图

注释
主要生产配置为125 kHz。型号后缀“-B”保留在型号名称中，但并未被定义为独立的性能或结构特性。

主要特性 / 技术规格

• 应用：印刷与包装、纸张输送系统、金属/塑料薄板检测、自动双片检测
• 为保证可靠检测，请遵守阻抗、电容和电压限制
• M18紧凑安装和IP68防护便于在狭小或潮湿的生产环境中集成
