工业用途观测窗 Type 338

用于容器液面指示监控

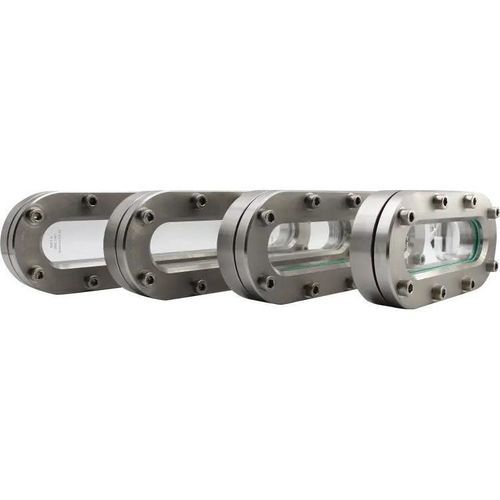

纵向视镜组件 型号338 是一种用于罐体和容器的焊接式液位指示装置，适用于液体和气体介质的目视检查和可靠的液位监测。可提供50 mm的可视宽度，工作压力等级可达16 barg。

设计与材料

该组件采用硼硅玻璃视镜板（类似DIN 7081），夹装于密封件之间并以螺栓固定以确保长期密封性和耐压性。标准材质为不锈钢1.4571 (316Ti)，可根据要求提供其他材料。为增强化学或耐温性能，可选择FEP涂层或云母保护片等保护措施。

主要功能要点

• 安装：可焊入或焊接在罐体上
• 可视宽度：50 mm
• 适用于液体和气体介质
• 公称压力：PN 16（工作压力最高可达16 barg）
• 标准材质：不锈钢1.4571 (316Ti)，其他合金可定制
• 视镜玻璃：硼硅玻璃（DIN 7081或按客户要求）

可选项与防护

• FEP保护涂层/保护屏
• 云母保护片（用于蒸汽/高温保护）
• 高温版本
• 近乎无死腔设计
• 可按需定制设计

密封材料（示例）

• 纤维基平垫片
• PTFE（Teflon®）
• NBR
• novaphit® MST-XP
• KlingerSil® C4400
• 提供50多种品牌垫片材料

尺寸 / 重量（概览）

• 面到面长度（BL [mm]）：270、340、410、480、550、620
• 对应SL [mm]：200、270、340、410、480、550
• 重量 [kg]（BL = 270 → 620）：7.2、9.0、10.9、12.7、14.5、16.3

温度

• 可选温度等级（示例）：80°C、130°C、150°C、175°C、180°C、200°C、280°C、300°C、320°C、400°C

认证与质量

• 按照认证质量管理体系制造（例如产品资料中标注的TÜV / ISO 9001）

特性 / 技术规格

• 型号 / 类型：Type 338
• 应用：用于焊接安装的纵向视镜组件
• 公称压力：PN 16（最高 16 barg）
• 可视宽度：50 mm
• 标准材质：不锈钢1.4571 (316Ti)，其他材质可定制
• 视镜：硼硅玻璃（类似DIN 7081）或按客户要求
• BL 长度选项：270 / 340 / 410 / 480 / 550 / 620 mm
• 对应 SL 长度：200 / 270 / 340 / 410 / 480 / 550 mm
• 各 BL 对应重量：7.2 / 9.0 / 10.9 / 12.7 / 14.5 / 16.3 kg
• 温度选项：80°C、130°C、150°C、175°C、180°C、200°C、280°C、300°C、320°C、400°C
• 可选项：FEP保护涂层、云母保护、高温版本、近乎无死腔设计、按需定制
• 垫片材料：>50 可选（包括 PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400、纤维基密封件）
• 适用介质：液体和气体
• 配件：提供保护屏/涂层等配件
