工业用途观测窗 Type 322

用于容器监控用于化学品

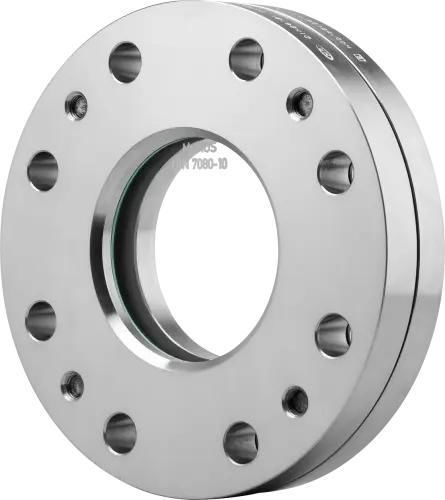

Type 322 圆形容器视镜为法兰安装的重载型视镜组件，适用于高压工况（最高可达160 barg）的液体和气体介质目视监测。其采用加固法兰、超规格（高于 DIN 7080）硼硅酸盐视镜板及预紧螺栓，以在升压和高温条件下实现可靠的密封。

设计与用途
该组件用于在需要较高工作压力和耐高温性的罐体与容器上进行直接目视过程监测。设计适用于类似 DIN 28121 的法兰安装，并针对严苛工艺环境进行优化。

主要结构元件

• 盖法兰
• 玻璃垫片
• 视镜板（默认为硼硅酸盐玻璃，尺寸大于 DIN 7080）
• 密封垫片
• 底法兰 / 承载法兰
• 用于夹紧玻璃的螺栓 / 预紧螺栓

选项 / 防护功能

• LED 照明以实现照明观察（可选）
• 云母防护盘以提供额外的耐热/蒸汽保护
• FEP 或 Halar® 涂层以保护玻璃免受强腐蚀性化学品或碱液侵蚀
• 喷洗装置和擦拭器：由于 Type 322 的高工作压力，通常不可用
• 可按要求提供定制设计和改型

技术参数与尺寸

• 公称尺寸（DN）：40、50、80、100
• 公称压力（PN）：40、63、100、160
• 温度选项（玻璃/密封件取决于具体执行）：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C、300 °C
• 快速概览：
  • 最大工作压力：最高可达 160 barg
  • 耐热性：最高可达 300 °C（取决于玻璃和密封件）
  • 介质：适用于液体和气体介质
  • 公称直径：DN 40–100
  • 可提供附件；可按需定制设计
• 尺寸（截面表中选定数值）：
  • DN / Di [mm]：DN 40 → Di 40；DN 50 → Di 50；DN 80 → Di 80；DN 100 → Di 100
  • H (PN 40) [mm]：84 / 84 / 84 / 104（对应 DN 40 / 50 / 80 / 100）
  • H (PN 63) [mm]：84 / 84 / 84 / 104（对应 DN 40 / 50 / 80 / 100）
  • H (PN 100) [mm]：84 / 104 / 104 / 104（对应 DN 40 / 50 / 80 / 100）
  • H (PN 160) [mm]：94 / 104 / 104 / 121（对应 DN 40 / 50 / 80 / 100）
  • Da [mm]：按照 DIN EN 1092-1

特性 / 技术规格

• 型号 / 类型：Type 322（圆形视镜组件）
• 安装：类似 DIN 28121 的法兰安装
• 公称直径：DN 40、DN 50、DN 80、DN 100
• 公称压力等级：PN 40、PN 63、PN 100、PN 160（最大 160 barg）
• 耐温：依据玻璃与密封件可达 300 °C
• 玻璃：默认硼硅酸盐玻璃（超出 DIN 7080）；极端工况可选云母防护盘或涂层
• 耐腐蚀/化学防护：可选 FEP 或 Halar® 涂层
• 密封 / 夹紧：采用预紧螺栓进行玻璃张紧
• 附件与选项：LED 照明、云母盘、涂层、定制设计
• 制造商 / 品牌：ACI Industriearmaturen
