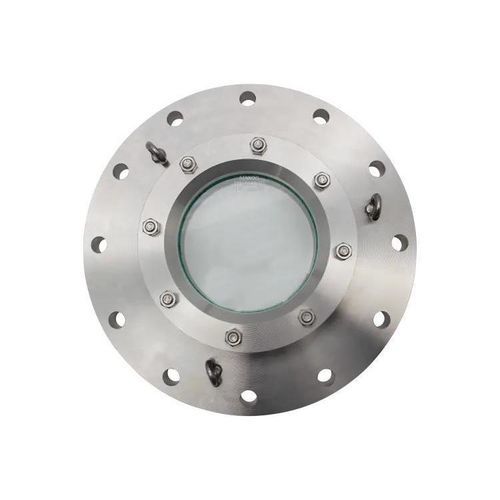

容器观测窗 Type 325工业用途ATEX硼硅酸盐玻璃
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 用于容器, 工业用途, ATEX, 硼硅酸盐玻璃, 法兰, 用于化学品, 用于爆炸性环境, 不锈钢
- DN
最多: 800 mm
(31.5 in)最少: 300 mm
(11.8 in)- 温度
最多: 400 °C
(752 °F)最少: 80 °C
(176 °F)- 压力
最多: 16 bar
(232 psi)最少: 6 bar
(87 psi)
产品介绍
法兰式人孔视镜（型号 325）用于封闭罐、筒仓和容器的检修口与检查孔，同时允许对内部工艺进行安全目视观察。适用于液体和气体介质，提供大口径公称尺寸及多种压力和温度等级。
主要产品特性
材料与密封
配件与可选设备
产品结构 / 主要组件
尺寸（依据图纸和表格）
快速概览（摘要）
技术数据 / 规格
主要产品特性
- 法兰安装，符合 DIN EN 1092-1。
- 工作压力最高可达 16 barg（PN 6 / 10 / 16）。
- 公称尺寸：DN 300 – DN 800。
- 适用于液体和气体介质。
- 可提供耐高温结构（见下方温度范围）。
- 可定制设计并提供多达 50 种以上的垫片材料选择。
材料与密封
- 壳体材料：不锈钢 1.4571 (316Ti) 或 1.4404 (F316)。
- 标准玻璃：符合 DIN 7080 的硼硅酸盐玻璃（可按客户要求采用其他玻璃类型）。
- 密封/垫片材料：纤维材料及 PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等多种材料。
- 附加保护/涂层选项：FEP 或 Halar® 涂层以保护玻璃免受强腐蚀性化学品或碱液侵蚀。
配件与可选设备
- SGW 视镜擦拭器（PTFE 或硅胶刮片）用于清洁视镜。
- SVI 喷淋装置用于内部清洗。
- LED 照明（可用于防爆区和非防爆区）。
- 用于更高温度/蒸汽保护的云母（mica）保护盘。
- 可按需提供特殊结构和定制改造。
产品结构 / 主要组件
- 螺母
- 螺柱或螺钉
- 盖法兰
- 玻璃垫座
- 视镜
- 垫片
- 底法兰
尺寸（依据图纸和表格）
- DN（可选）：300, 350, 400, 450, 500, 600, 700, 800
- Di [mm]：DN300 = 175；DN350 = 225；DN400 = 280；DN450 = 280；DN500 = 325；DN600 = 325；DN700 = 325；DN800 = 325
- H [mm]（PN 6 / PN 10 / PN 16）：DN300 = 23 / 29 / 36；DN350 = 25 / 34 / 45；DN400 = 28 / 38 / 50；DN450 = 31 / 40 / 54；DN500 = 33 / 44 / 60；DN600 = 37 / 49 / 68；DN700 = 42 / 57 / 71；DN800 = 47 / 63 / 79
- 重量 [kg]（PN 6 / PN 10 / PN 16）：DN300 = 30 / 38 / 49；DN350 = 40 / 58 / 80；DN400 = 52 / 75 / 104；DN450 = 68 / 92 / 134；DN500 = 92 / 128 / 189；DN600 = 135 / 187 / 290；DN700 = 193 / 279 / 354；DN800 = 279 / 394 / 497
- DA / K：符合 DIN EN 1092-1 PN 6/10/16
- 其他尺寸和直径可按要求提供。
快速概览（摘要）
- 最大工作压力：高达 16 barg。
- 耐热性：视配置而定可达 400 °C。
- 介质：适用于液体和气体。
- 公称尺寸：DN 300 - DN 800。
- 可定制设计；广泛的垫片/材料选择；可选配件（擦拭器、照明、云母片、涂层）可用。
技术数据 / 规格
- 型号：Manhole sight glass Type 325（法兰式视镜）。
- 法兰标准：DIN EN 1092-1。
- 公称尺寸：DN 300, 350, 400, 450, 500, 600, 700, 800。
- 公称压力：PN 6, PN 10, PN 16（最大 16 barg）。
- 温度（可选）：80 °C；130 °C；150 °C；175 °C；180 °C；200 °C；280 °C；300 °C；320 °C；400 °C（取决于玻璃/保护）。
- 法兰 / 壳体材料：不锈钢 1.4571 (316Ti) 或 1.4404 (F316)。
- 玻璃：硼硅酸盐（DIN 7080）或按客户规格；可选云母保护盘以应对更高温度/蒸汽。
- 密封材料：包括 PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400、纤维材料等多种选择。
- 选项：SGW 擦拭器（PTFE/硅胶）、SVI 喷淋装置、LED 照明（Ex / 非 Ex）、FEP 或 Halar® 涂层、特殊结构。
- 配件：FEP 保护屏/涂层、SV1 喷淋装置、圆形云母片、视镜擦拭器、LED 照明等。
