工业用途观测窗

用于容器监控ATEX

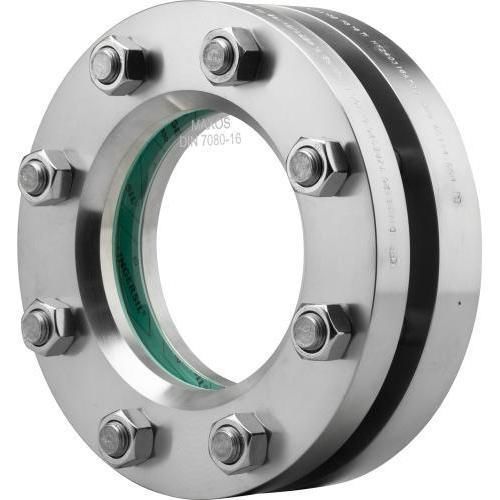

圆形视镜装置 型号 320 是一种可焊接在容器壁上或焊入容器壁的观察/照明口，用于观察或照明容器内部。装置采用不锈钢 1.4571 (316Ti) 制造，使用化学耐蚀的硼硅玻璃夹持在两片法兰之间，并配备定制的平垫片密封。

结构与材料

• 外壳：不锈钢 1.4571 (316Ti)。
• 玻璃：符合 DIN 7080 的硼硅玻璃（或按客户要求）。
• 密封：平垫片，材质多样（纤维垫及先进材料，如 PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 及其他品牌垫片）。
• 保护选项：用于高温/蒸汽保护的云母保护片；用于化学耐蚀的 FEP 或 Halar® 涂层。

功能特性与附件

• 按 DIN 28120 设计，可焊接在/焊入容器壁（特殊尺寸 DN 250 与 DN 300 可按 DIN 28120 提供）。
• 可配备视镜擦拭器（SGW，PTFE 或硅胶刮片，SWII / SW2）、适用于防爆/非防爆区的 LED 照明、喷淋装置（SVI）或其他照明与特殊结构。
• 可提供 50 多种密封材料以及多种定制设计和附件（LED 照明、FEP 保护屏/涂层、SW2/SWG 擦拭器、喷淋装置、圆形云母片等）。

选配（部分）

• SGW 擦拭器（PTFE 或硅胶刮片）
• 防爆/非防爆区用 LED 照明
• 喷淋装置 SVI
• FEP 或 Halar® 涂层
• 云母保护片
• 特殊结构 / 定制设计

公称尺寸（DN）

• 25、40、50、80、100、125、150、200、250、300

公称压力（PN）

• PN 10、PN 16（视选择而定）

耐温范围

• 可用耐温（示例 / 选项）：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C、300 °C、320 °C、400 °C

尺寸（按 DN）

• DN 25 — Da: 115 mm; Di: 48 mm; h1: 16 mm; h2: 25 mm; 玻璃-Ø: 63 mm; s (PN10): 10 mm; s (PN16): 10 mm; 重量 PN10: -; 重量 PN16: 2.8 kg
• DN 40 — Da: 150 mm; Di: 65 mm; h1: 16 mm; h2: 30 mm; 玻璃-Ø: 80 mm; s (PN10): 10 mm; s (PN16): 12 mm; 重量 PN10: 5.4 kg; 重量 PN16: 5.4 kg
• DN 50 — Da: 165 mm; Di: 80 mm; h1: 16 mm; h2: 30 mm; 玻璃-Ø: 100 mm; s (PN10): 12 mm; s (PN16): 15 mm; 重量 PN10: 5.9 kg; 重量 PN16: 6.0 kg
• DN 80 — Da: 200 mm; Di: 100 mm; h1: 20 mm; h2: 30 mm; 玻璃-Ø: 125 mm; s (PN10): 15 mm; s (PN16): 20 mm; 重量 PN10: 9.6 kg; 重量 PN16: 9.7 kg
• DN 100 — Da: 220 mm; Di: 125 mm; h1: 22 mm; h2: 30 mm; 玻璃-Ø: 150 mm; s (PN10): 20 mm; s (PN16): 25 mm; 重量 PN10: 11.1 kg; 重量 PN16: 11.3 kg
• DN 125 — Da: 250 mm; Di: 150 mm; h1: 25 mm; h2: 30 mm; 玻璃-Ø: 175 mm; s (PN10): 20 mm; s (PN16): 25 mm; 重量 PN10: 14.3 kg; 重量 PN16: 14.6 kg
• DN 150 — Da: 285 mm; Di: 175 mm; h1: 30 mm; h2: 36 mm; 玻璃-Ø: 200 mm; s (PN10): 25 mm; s (PN16): 30 mm; 重量 PN10: 21.9 kg; 重量 PN16: 22.4 kg
• DN 200 — Da: 340 mm; Di: 225 mm; h1: 35 mm; h2: 36 mm; 玻璃-Ø: 250 mm; s (PN10): 30 mm; s (PN16): -; 重量 PN10: 30.7 kg; 重量 PN16: -
• DN 250 — Da: 395 mm; Di: 280 mm; h1: 40 mm; h2: 40 mm; 玻璃-Ø: 300 mm; s (PN10): 45 mm; s (PN16): -; 重量 PN10: 44.7 kg; 重量 PN16: -
• DN 300 — Da: 445 mm; Di: 325 mm; h1: 45 mm; h2: 45 mm; 玻璃-Ø: 355 mm; s (PN10): 45 mm; s (PN16): -; 重量 PN10: 59.2 kg; 重量 PN16: -

技术参数 / 规格

• 型号 / 系列：Type 320
• 标准：DIN 28120（按 DIN 28120 焊接安装）
• 外壳材料：不锈钢 1.4571 (316Ti)
• 玻璃材料：硼硅玻璃 DIN 7080（化学耐蚀）
• 最大工作压力：最高可达 16 barg（取决于 PN 选择）
• 耐热性：最高可达 400 °C（取决于配置与保护）
• 适用介质：液体和气体介质
• 公称尺寸：DN 25 – DN 300（含 DN 250 与 DN 300 特殊尺寸）
• 密封选项：50 多种密封材料，包括 PTFE、NBR、novaphit® MST-XP、KlingerSil® C4400、纤维密封和品牌垫片
• 保护选项：云母保护片、FEP / Halar® 涂层
• 可选附件：视镜擦拭器（SGW、SW2）、LED 照明（Ex / non-Ex）、喷淋装置（SVI）、云母片、保护屏
• 可提供定制设计与特殊结构；技术资料、图纸及 STP 文件可按要求提供
