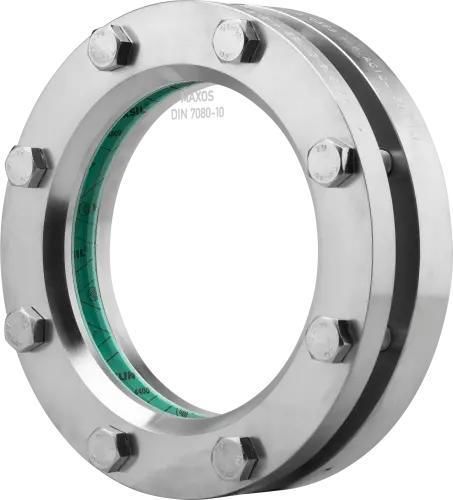

化学品观测窗 Type 318V工业用途用于容器监控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 用于化学品, 工业用途, 用于容器, 监控, 用于真空, ATEX, 低压网络, 不锈钢, 硼硅酸盐玻璃, 法兰, 焊接
- DN
最多: 300 mm
(11.8 in)最少: 50 mm
(2 in)- 温度
最多: 200 °C
(392 °F)最少: 0 °C
(32 °F)- 压力
3 bar
(44 psi)
产品介绍
概述
该圆形视镜组件（型号318V）为薄型轻量设计，可焊接于容器壁内或外，用于观察或照明容器内腔，针对真空应用和低工作压力进行了优化。
主要特性
可选项
装配部件（示意）
尺寸（按公称直径 DN）
附件
技术规格
该圆形视镜组件（型号318V）为薄型轻量设计，可焊接于容器壁内或外，用于观察或照明容器内腔，针对真空应用和低工作压力进行了优化。
主要特性
- 相比DIN 28120型号，结构更薄、更轻
- 真空优化的密封设计（介质侧通过密封圈实现真空密封）
- 玻璃夹持于两片不锈钢法兰之间
- 设计用于弥合非加压型与更坚固的加压型视镜之间的应用范围
可选项
- LED灯（适用于防爆和非防爆区域）
- 喷洒装置 SVIII
- 针对强腐蚀性化学品的 FEP 或 Halar® 涂层
- 可根据要求定制设计
装配部件（示意）
- 螺钉
- 盖板法兰
- 玻璃垫
- 视镜玻璃
- 密封圈
- 底法兰
尺寸（按公称直径 DN）
- DN 50：Da 150 mm，Di 80 mm，h1 12 mm，h2 24 mm，重量 3.4 kg
- DN 80：Da 175 mm，Di 100 mm，h1 14 mm，h2 24 mm，重量 4.8 kg
- DN 100：Da 200 mm，Di 125 mm，h1 14 mm，h2 24 mm，重量 5.7 kg
- DN 125：Da 220 mm，Di 150 mm，h1 16 mm，h2 24 mm，重量 6.6 kg
- DN 150：Da 250 mm，Di 175 mm，h1 16 mm，h2 24 mm，重量 8.3 kg
- DN 200：Da 300 mm，Di 225 mm，h1 16 mm，h2 24 mm，重量 10.8 kg
- DN 300：Da 400 mm，Di 305 mm，h1 20 mm，h2 24 mm，重量 20.8 kg
附件
- 视镜擦拭器（手动清洁）
- FEP 保护屏/涂层
- 多种 LED 灯（不同款式）
技术规格
- 安装方式：内焊或外焊（类似 DIN 28120）
- 公称尺寸：DN 50 - DN 300
- 公称压力 / 适用范围：真空应用至 -0.9 barg，工作压力至 2.5 barg
- 耐热性：最高可达 200 °C（视配置而定）
- 玻璃标准：硼硅玻璃（DIN 7080）— 可按要求提供替代材料/涂层
- 法兰常用材料：不锈钢（1.4571 / 316Ti）
- 密封材料：可配置（PTFE (Teflon®)、NBR、HNBR、FKM、FFKM、PEEK、EPDM、硅胶等）
- 强腐蚀介质涂层：FEP 或 Halar®
- 适用介质：液体和气体介质
- 制造商 / 品牌：ACI Industriearmaturen
- 可提供定制制造及定制密封材料
