容器观测窗 Type 322A

用于化学品ATEX用于爆炸性环境

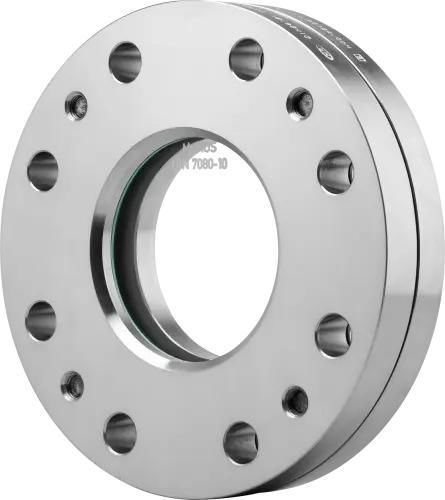

圆形视镜装置 Type 322A 是一种加强型法兰安装视镜，适用于高压容器应用。按 DIN 28121 的设计原则制造，且可与符合 ASME B16.5 的承载法兰配合，依据所选的密封材料和玻璃材料可实现高工作压力和高温度执行。

结构

• 盖法兰
• 玻璃垫
• 视镜（硼硅玻璃，类似 DIN 7080）
• 密封垫
• 底法兰
• 螺栓（通过拉紧螺栓施加预紧力）

可选项

• LED 照明（适用于 Ex 区和非 Ex 区）
• 喷淋装置 SVII（高工作压力的 Type 322A 不适用）
• FEP 或 Halar® 涂层以提高耐化学性
• 云母保护盘（用于对温度和蒸汽的额外防护）
• 特殊结构 / 定制设计

附件（示例）

• 圆形云母片（用于防化学侵蚀或蒸汽保护）
• 各种形式的 LED 照明

规格 / 技术参数

• 型号 / 商业名称：Type 322A
• 标准 / 安装：按 DIN 28121 的法兰安装；适用于符合 ASME B16.5 的承载法兰
• 公称尺寸 (NPS)：1 ½", 2", 3", 4"
• 直径 (Di [mm] 按 NPS)：1 ½" = 40 mm；2" = 50 mm；3" = 80 mm；4" = 100 mm；其他尺寸可按要求提供
• 可用压力等级：150 lbs、300 lbs、400 lbs、600 lbs、900 lbs、1500 lbs
• 最大工作压力：视配置可达 250 barg
• 温度范围：可选执行；根据材料和密封件可耐热至 300 °C
• 介质：适用于液体和气体介质
• 玻璃：硼硅玻璃板（可提供超出 DIN 7080 的尺寸）；如需可用云母盘作替代保护
• 密封 / 拉紧：通过拉紧螺栓固定玻璃；为保证密封，应将装置固定在承载法兰上
• 功能限制：高工作压力下 Type 322A 不可使用雨刷或某些喷淋装置
• 涂层：可提供 FEP 或 Halar® 以抵抗腐蚀性化学品
• 设计与供应：可提供定制设计和特殊结构；附件可选
