监控观测窗 Type 317

用于容器用于化学品ATEX

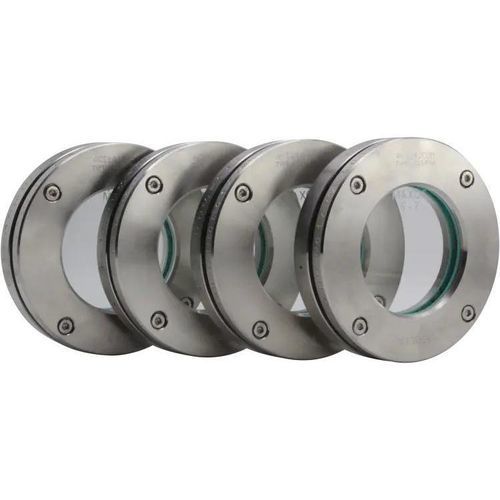

圆形视镜组件 型号 317 为容器用的轻型、薄型视窗，适用于无压容器，设计用于焊接在容器壁上或嵌入容器壁（类似于 DIN 28120）。视镜采用化学稳定性高的硼硅玻璃，夹装于两片不锈钢法兰之间，并可配多种经验证的密封材料。

结构与材料

• 主体 / 法兰：不锈钢 1.4571 (316Ti)
• 玻璃：按 DIN 7080 的硼硅玻璃（或按客户要求）
• 密封件：多种材料可选，包括纤维密封、PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等

可用公称尺寸（DN）

• DN 50、80、100、125、150、200、300、400

公称压力

• PN 0（无压）；建议最大工作压力：0.49 barg

温度选项（示例）

• 80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C、300 °C、320 °C、400 °C（取决于玻璃、密封件与防护涂层）

选项 / 附件

• 带 PTFE 或硅胶擦片的 SGW 擦拭器
• 适用于 Ex 和非 Ex 区域的 LED 灯
• 喷雾装置 SVIII
• FEP 或 Halar® 涂层
• 云母保护盘
• 可按需提供特殊结构 / 定制制造

尺寸与重量（概览）

• 公称尺寸（DN）：50、80、100、125、150、200、300、400
• Da [mm]（组件外径）：DN50: 140；DN80: 165；DN100: 190；DN125: 215；DN150: 240；DN200: 290；DN300: 370；DN400: 450
• Di [mm]（内径 / 玻璃直径）：DN50: 80；DN80: 100；DN100: 125；DN125: 150；DN150: 175；DN200: 225；DN300: 300；DN400: 370
• h1 [mm]（厚度/高度1）：DN50–200: 10；DN300: 15；DN400: 20
• h2 [mm]（厚度/高度2）：DN50–200: 15；DN300: 20；DN400: 25
• 重量 [kg]：DN50: 2.0；DN80: 2.8；DN100: 3.2；DN125: 4.3；DN150: 5.1；DN200: 6.8；DN300: 12.2；DN400: 23.0

附加产品说明 / 适用性

• 耐热性：最高可达 400 °C（取决于玻璃／密封件选择及额外保护）
• 适用于液体和气体介质
• 超过 50 种密封材料可选（包括标准纤维密封和高性能密封如 PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等品牌）
• 可选附件：擦拭器、LED 灯、FEP 防护屏/涂层、云母盘等

特性 / 技术规格

• 型号 / 系列：Type 317（轻型、非承压视窗）
• 预期用途：焊接在或嵌入容器壁以便观察/照明容器内部
• 标准材料：不锈钢 1.4571 (316Ti)
• 标准玻璃：硼硅玻璃 DIN 7080（可按客户要求替换）
• 公称压力：PN 0（无压）
• 建议最大工作压力：0.49 barg
• 可用公称尺寸：DN 50–400
• 产品页面显示的温度选项：80°C、130°C、150°C、175°C、180°C、200°C、280°C、300°C、320°C、400°C（选择取决于设计和材料）
• 密封选项：多种材料的平面密封，包括 PTFE、NBR、novaphit® MST-XP、KlingerSil® C4400、纤维材料及其他品牌
• 保护选项：云母保护盘、FEP 或 Halar® 涂层以增强化学/温度保护
• 可提供定制制造和特殊结构
