工业用途观测窗 Type 337用于容器液面指示监控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 工业用途, 用于容器, 液面指示, 监控, 用于化学品, 不锈钢, 硼硅酸盐玻璃, 焊接
- 温度
最少: 80 °C
(176 °F)最多: 400 °C
(752 °F)- 压力
最少: 0 bar
(0 psi)最多: 25 bar
(363 psi)
产品介绍
概述
主要特点
光学类型与防护措施
产品资料与资源
技术规格
长度与重量
应用与配件

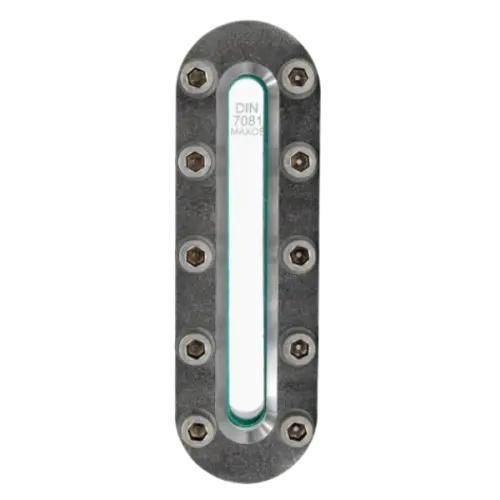

- Type 337 纵向视镜装置为矩形内置观视窗，端部圆角，设计为可焊接在容器壁上或表面，以便在锅炉、罐体或料仓等封闭容器中可靠观察液位。适用于高压、高温工况，并可根据工艺要求定制。
主要特点
- 视镜板：符合 DIN 7081 的硼硅酸盐玻璃（或按客户要求）。
- 标准主体材料：不锈钢 1.4571 (316Ti)；可按需提供其他材料。
- 适用工作压力：最高 25 barg（PN 25）。
- 适用于液相和气相介质；提供多种总长尺寸（BL 176–536 mm）。
- 玻璃板夹于密封件之间并牢固固定，确保长期密封性和耐压性。
光学类型与防护措施
- 反射视镜（棱镜结构）建议用于光线不足的容器，可提高液位识别性。
- 透明视镜建议在需要无失真视野或介质颜色识别时使用。
- 可选云母保护盘、FEP 或 Halar® 涂层以保护玻璃免受高温或腐蚀性化学品侵蚀；反射玻璃不可与云母或涂层组合，透明玻璃可组合。
产品资料与资源
- 产品视频：Tank sight glass type 337 (YouTube)。
- 提供信息手册（PDF）及可下载的图纸/STP 文件以获取详细产品和制造数据。
技术规格
- 公称压力：PN 25。
- 工作压力：最大 25 barg。
- 温度选项：80°C; 130°C; 150°C; 175°C; 180°C; 200°C; 243°C; 280°C; 300°C; 320°C; 400°C（可提供高温版本）。
- 标准材料：主体不锈钢 1.4571 (316Ti)；视镜玻璃为 DIN 7081 硼硅酸盐玻璃（可按需选用其他玻璃）。
- 垫片/密封：可选超过 50 种材料的平垫片，包括 PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等。
- 选项：FEP 保护屏/涂层；云母保护；高温型；近乎无死腔型；定制设计等。
长度与重量
- 总长 (BL) — 对应缝隙长度 (SL) 与重量:
- BL 176 mm → SL 124 mm, Weight 3.3 kg
- BL 226 mm → SL 174 mm, Weight 4.3 kg
- BL 256 mm → SL 204 mm, Weight 4.9 kg
- BL 316 mm → SL 264 mm, Weight 6.0 kg
- BL 376 mm → SL 324 mm, Weight 7.1 kg
- BL 436 mm → SL 384 mm, Weight 8.3 kg
- BL 496 mm → SL 444 mm, Weight 9.4 kg
- BL 536 mm → SL 484 mm, Weight 10.2 kg
- 典型交付总长范围：176–536 mm。
应用与配件
- 用于封闭容器（锅炉、罐体、料仓）中液体和气体介质的液位指示与目视监测。
- 配件：防护屏/涂层、云母盘及其它配件，可根据工艺环境进行选配。
