工业用途观测窗 Type 336

用于容器液面指示监控

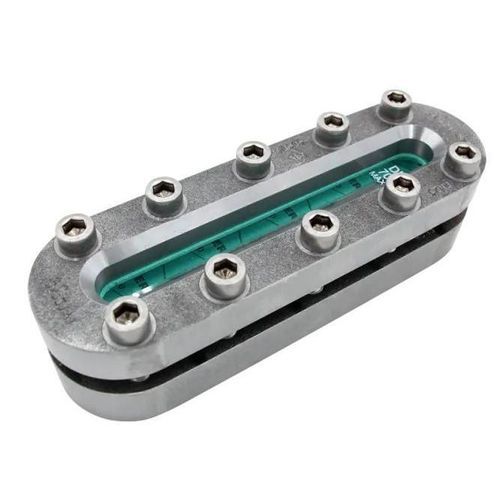

纵向视镜组件 型号336是轻量化的矩形视镜组件，提供放大的观察开口，适用于壁装式液位指示以及在容器和容器中的一般观察，适用较低工作压力（最高至6 barg）。该组件结合了圆形视镜与液位指示器的特性，并可提供多种材料与防护选项。

设计与材料
组件配备高质量硼硅酸盐玻璃视镜板（类似于DIN 7081或按客户规格），玻璃板夹在密封件之间并用螺钉机械固定，以实现长期密封性和耐压性。组件标准材料为不锈钢1.4571（316Ti）；可根据要求提供其他材料。

密封与防护
密封采用多种材料的平垫片实现。可用的垫片材料包括常见纤维材料以及先进聚合物，如PTFE（Teflon®）、NBR、novaphit® MST-XP 和 KlingerSil® C4400 等。当硼硅玻璃达到其使用极限（如高温或腐蚀性工况）时，可为组件配备云母保护片和/或采用保护性涂层（FEP 或 Halar®），以保护玻璃免受高温、蒸汽或强腐蚀性化学品的影响。

特性与选项

• 与336型相比，较330型显著放大的观察开口且结构轻量
• 标准材料：不锈钢1.4571（316Ti）；可按要求提供其他材料
• 视镜：硼硅酸盐玻璃（DIN 7081 或客户规格）
• 平垫片密封，提供50余种垫片材料选项（包括PTFE、NBR、novaphit® MST-XP、KlingerSil® C4400）
• 可选云母保护片，提升高温与蒸汽耐受性
• 可选FEP或Halar®涂层，提升化学耐受性
• 近乎无死区设计，并可接受特殊结构/定制

技术规格

• 最大工作压力：最高至 6 barg
• 标准耐热性：最高至 280 °C（提供更高温度版本；可选至 400 °C）
• 适用介质：液体和气体
• 可选总长（面到面）：250、310、370、430、490、550、610、670 mm
• 公称压力（PN）：6
• 温度选项（示例）：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C、300 °C、400 °C
• 可选项：FEP 或 Halar® 涂层；云母保护片；高温版本；近乎无死区设计；特殊结构
• 爆炸视图中可见的标准组件：螺钉；盖板框；玻璃垫片；视镜；垫片；底框
• 尺寸与重量（面到面 BL / 观察长度 SL / 重量）：
  • BL 250 mm — SL 180 mm — 重量 5.6 kg
  • BL 310 mm — SL 240 mm — 重量 6.9 kg
  • BL 370 mm — SL 300 mm — 重量 8.2 kg
  • BL 430 mm — SL 360 mm — 重量 9.6 kg
  • BL 490 mm — SL 420 mm — 重量 10.9 kg
  • BL 550 mm — SL 480 mm — 重量 12.2 kg
  • BL 610 mm — SL 540 mm — 重量 13.6 kg
  • BL 670 mm — SL 600 mm — 重量 14.9 kg
