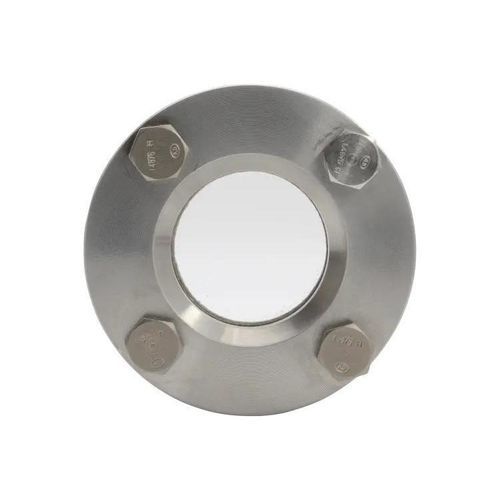

工业用途观测窗 Type 394用于容器监控不锈钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 工业用途, 用于容器, 监控, 不锈钢, 硼硅酸盐玻璃, 螺纹
- DN
0.5 in, 1 in, 1.5 in, 2 in
- 温度
最少: 80 °C
(176 °F)最多: 400 °C
(752 °F)- 压力
最少: 16 bar
(232 psi)最多: 160 bar
(2,321 psi)
产品介绍
螺纹式圆形视镜 型号394为带内螺纹的圆形罐体视镜，用于液体和气体介质的目视监测。产品提供多种公称尺寸和压力等级，可配置保护涂层及多种密封材料以满足工业应用需求。
材料与玻璃
连接、尺寸与压力等级
温度与介质
密封、选项与配件
尺寸（节选）
快速概览 / 关键点
特性 / 技术规格
材料与玻璃
- 壳体材料：不锈钢 1.4571 (316Ti)
- 标准视镜：符合 DIN 7080 的硼硅酸盐玻璃（其他玻璃按要求提供）
- 保护/涂层选项：FEP 或 Halar®；可选云母保护片以增强耐高温/耐蒸汽性能
连接、尺寸与压力等级
- 连接类型：内螺纹（内牙）用于螺接
- 公称尺寸（NPS）：½"、1"、1½"、2"
- 公称压力（PN）：16、40、63、100、160
温度与介质
- 可选温度等级（示例）：80°C、130°C、150°C、175°C、180°C、200°C、280°C、300°C、320°C、400°C
- 适用于液体及气体介质
密封、选项与配件
- 密封：平垫圈，材料范围广（>50种），包括纤维材料、PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等品牌密封材料
- 选项：SGW 擦拭器（PTFE 或 硅胶擦片）、FEP 或 Halar® 涂层、云母保护、定制设计
- 典型配件：FEP 保护网/涂层、圆形云母片、视镜擦拭器
尺寸（节选）
- 表头：PN | G (NPS) | Da [mm] | Di [mm] | L [mm] | 重量 [kg]
- PN 16 — ½" — 70 — 15 — 20 — 0.8
- PN 16 — 1" — 95 — 25 — 20 — 1.5
- PN 16 — 1½" — 110 — 40 — 20 — 2.2
- PN 16 — 2" — 110 — 40 — 20 — 2.1
- PN 40 — ½" — 70 — 15 — 20 — 0.8
- PN 40 — 1" — 95 — 25 — 20 — 1.5
- PN 40 — 1½" — 110 — 40 — 20 — 2.2
- PN 40 — 2" — 110 — 40 — 20 — 2.2
- PN 63 — ½" — 95 — 15 — 20 — 0.8
- PN 63 — 1" — 95 — 25 — 20 — 1.5
- PN 63 — 1½" / 2" — 同 PN 100（见表）
- PN 100 — ½" — 70 — 15 — 20 — 0.8
- PN 100 — 1" — 95 — 25 — 20 — 1.5
- PN 100 — 1½" — 110 — 40 — 20 — 2.2
- PN 100 — 2" — 110 — 40 — 20 — 2.2
- PN 160 — ½" — 70 — 15 — 20 — 0.8
- PN 160 — 1" — 95 — 25 — 20 — 1.8
- PN 160 — 1½" — 110 — 40 — 20 — 2.6
- PN 160 — 2" — 110 — 40 — 20 — 2.7
- 其他尺寸和压力等级可按要求提供
- 安装：使用类似 DIN 11851 的钩形扳手安装
快速概览 / 关键点
- 最大公称压力：最高至 PN 160
- 耐热性：可选至 280°C（如需更高温度玻璃或保护可按规格定制）
- 适用于液体和气体介质
- 公称尺寸：½" – 2"
- 可定制设计；多种密封材料选项 (>50)
特性 / 技术规格
- 型号：Type 394（带内螺纹的螺纹式圆形视镜）
- 品牌：ACI Industriearmaturen
- 壳体材料：不锈钢 1.4571 (316Ti)
- 标准玻璃：硼硅酸盐玻璃 DIN 7080（其他玻璃按要求）
- 密封件：广泛材质的平垫圈（PTFE、NBR、novaphit® MST-XP、KlingerSil® C4400、纤维等）
- 公称压力：PN 16 / 40 / 63 / 100 / 160
- 公称尺寸（NPS）：½", 1", 1½", 2"
- 典型重量与尺寸：见上方尺寸列表（Da、Di、L、按 PN/尺寸的重量）
- 可选项：SGW 擦拭器（PTFE/硅胶）、FEP/Halar® 涂层、云母保护、定制设计
