工业用途观测窗 Type 390用于容器监控不锈钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 工业用途, 用于容器, 监控, 不锈钢, 硼硅酸盐玻璃, 法兰, 焊接
- DN
最多: 350 mm
(13.8 in)最少: 15 mm
(0.6 in)- 温度
最多: 400 °C
(752 °F)最少: 80 °C
(176 °F)- 压力
最多: 320 bar
(4,641 psi)最少: 16 bar
(232 psi)
产品介绍

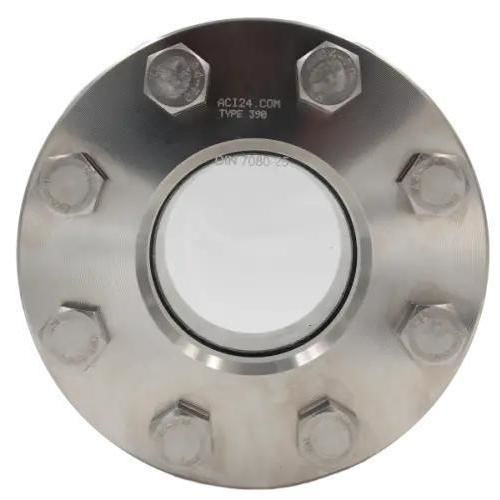

圆形视镜 Type 390 是一种可焊接在管接口或容器壁上的安装件，用于观察和照明容器内部。视镜夹于两片不锈钢法兰之间，并用平垫圈密封；标准视镜材料为符合 DIN 7080 的硼硅玻璃。
结构 / 组件
可选项
应用与要点
技术参数（可选）
特性 / 技术规格
结构 / 组件
- 螺钉
- 盖法兰
- 玻璃垫
- 视镜（硼硅玻璃 DIN 7080）
- 垫圈
- 底法兰
- 螺母
可选项
- 带 PTFE 或硅胶刮片的 SGW 刮刀
- 用于防爆区和非防爆区的 LED 灯
- FEP 或 Halar® 涂层
- 云母保护盘
- 可按客户要求定制
应用与要点
- 适用于液体和气体介质
- 可按需定制设计
- 可选配件（如：刮刀、云母盘、LED 灯、保护涂层）
- 提供 50 多种垫圈材料以满足工艺要求
- 壳体标准材料：不锈钢 1.4571（316Ti）
技术参数（可选）
- 公称尺寸：DN 15 - 350（单项尺寸：15、20、25、32、40、50、65、80、100、125、150、200、250、300、350）
- 公称压力 PN：16、40、63、100、160、250、320
- 温度选项（示例）：80°C、130°C、150°C、175°C、180°C、200°C、280°C、300°C、320°C、400°C
特性 / 技术规格
- 型号：Type 390
- 壳体材料：不锈钢 1.4571（316Ti）
- 视镜材料：硼硅玻璃（DIN 7080）— 可按需提供替代玻璃材料
- 密封：多种材料的平垫圈可选（例如：PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等）
- 最大示意压力：可达 320 barg（取决于配置）
- 典型耐热性：标准配置约可达 280 °C（使用云母盘或替代方案可实现更高温度保护）
- 按 DIN EN 1092-1 型式 11 设计的焊接端
- 可用附件：圆形云母盘、视镜刮刀、LED 灯、FEP 保护屏/涂层
- 可提供定制设计和涂层（FEP、Halar®）以防护强腐蚀性化学品或碱性介质
- 可选配刮刀（SGW）和照明以提高可视性和维护便利性
