爆炸性环境观测窗 Type 391监控焊接不锈钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 用于爆炸性环境, 监控, 焊接, 不锈钢, 工业用途, 用于化学品, 法兰, 硼硅酸盐玻璃, 用于容器, ATEX
- DN
最多: 350 mm
(13.8 in)最少: 100 mm
(3.9 in)- 温度
最多: 400 °C
(752 °F)最少: 80 °C
(176 °F)- 压力
最多: 40 bar
(580 psi)最少: 16 bar
(232 psi)
产品介绍

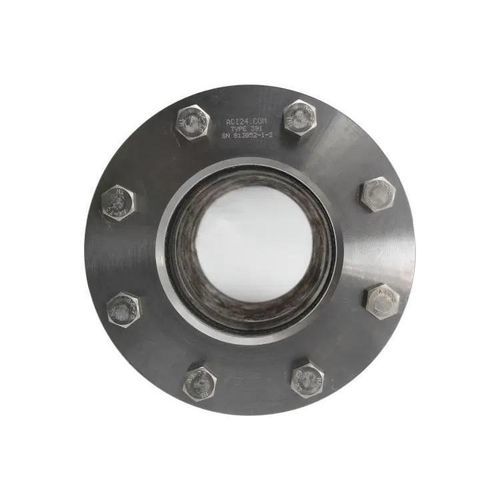

ACI 圆形观察窗 型号391 为带管道连接的圆形观察窗组件，适用于焊接在管道或安装在强曲率罐体上。它将符合 DIN 7080 的硼硅酸盐玻璃观察板夹持在两片优质不锈钢法兰之间，并配备按需选择的平垫片密封。
组件
可选项
公称压力
温度选项
尺寸 / 重量（图表摘录）
快速概览
技术规格
组件
- 螺钉
- 盖法兰
- 玻璃垫
- 观察玻璃（硼硅酸盐玻璃 DIN 7080）
- 垫圈/密封件
- 带管道连接的底法兰
- 螺母
可选项
- 带 PTFE 或硅胶刮片的 SGW 刮刀
- 适用于 Ex 与非 Ex 区域的 LED 光源
- FEP 或 Halar® 涂层
- 云母保护（防护挡板）
- 可按要求定制设计
公称压力
- PN 16
- PN 25
- PN 40
温度选项
- 80°C
- 130°C
- 150°C
- 175°C
- 180°C
- 200°C
- 280°C
- 300°C
- 320°C
- 400°C
尺寸 / 重量（图表摘录）
- DN 100 — 外径 (PN16)：220 mm；重量 (PN16)：10.5 kg；内径：107 mm；标准长度：70 mm；s：3.6 mm；A：114.3 mm
- DN 125 — 外径 (PN16)：250 mm；重量 (PN16)：14.5 kg；内径：132 mm；标准长度：70 mm；s：4.0 mm；A：139.7 mm
- DN 150 — 外径 (PN16)：285 mm；重量 (PN16)：18.6 kg；内径：160 mm；标准长度：70 mm；s：4.5 mm；A：168.3 mm
- DN 200 — 外径 (PN16)：340 mm（较大尺寸注：PS 最大 10 barg）；重量 (PN16)：28.2 kg；内径：207 mm；标准长度：70 mm；s：6.3 mm；A：219.1 mm
- DN 300 — 外径 (PN16)：460 mm（非常大尺寸注：PS 最大 6 barg）；重量 (PN16)：55.7 kg；内径：310 mm；标准长度：70 mm；s：7.1 mm；A：232.9 mm
- DN 350 — 外径 (PN16)：520 mm（非常大尺寸注：PS 最大 6 barg）；重量 (PN16)：78 kg；内径：340 mm；标准长度：70 mm；s：8.0 mm；A：355.6 mm
快速概览
- 最大可能工作压力可达 40 barg（视 PN 与尺寸而定）
- 耐热性可达 280 °C（依据玻璃/保护选项可有不同）
- 适用于液体与气体介质
- 公称尺寸 DN 100 - 350
- 可定制设计
- 可选 50 多种密封材料
- 可选配件（刮刀、LED 灯、保护屏、云母盘等）
技术规格
- 品牌 / 制造商：ACI Industriearmaturen GmbH
- 型号 / 类型：圆形观察窗 型号 391
- 产品用途：用于焊接在管道或安装在曲面罐体上；适合监视液体和气体介质
- 主体材料：不锈钢 1.4571 (316Ti)
- 观察玻璃材料：硼硅酸盐玻璃 (DIN 7080) — 可按要求提供其他玻璃类型
- 密封：多种材料的平垫圈（纤维、PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等）
- 涂层 / 保护：可选 FEP 或 Halar® 涂层；可选云母防护以增强高温/蒸汽保护
- 附件选项：观测窗刮刀（SGW）、LED 灯（Ex/非 Ex）、云母保护、FEP/Halar 涂层
- 公称尺寸 (DN)：100、125、150、200、300、350
- 公称压力：PN 16、PN 25、PN 40（视尺寸与设计而定）
- 温度能力：根据配置与保护措施可选 80°C 至 400°C
- 标准法兰间长度：70 mm（所有列出 DN）
- 内径示例：DN100 = 107 mm；DN125 = 132 mm；DN150 = 160 mm；DN200 = 207 mm；DN300 = 310 mm；DN350 = 340 mm
- 典型应用：工艺监视、罐体与管道的观察，适用于需化学耐受性及压力/温度性能的场合
- 文档：提供数据表与产品说明书（PDF）
