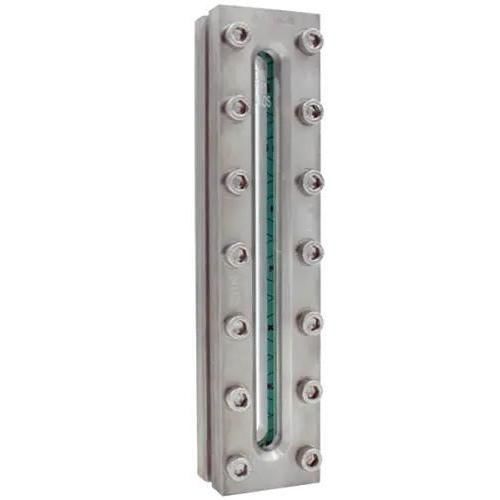

容器观测窗 Type 330焊接监控液面指示
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 用于容器, 焊接, 监控, 液面指示, 工业用途, 硼硅酸盐玻璃, 用于化学品, 不锈钢
- DN
最多: 1,000 mm
(39.4 in)最少: 140 mm
(5.5 in)- 温度
最多: 400 °C
(752 °F)最少: 80 °C
(176 °F)- 压力
最多: 40 bar
(580 psi)最少: 0 bar
(0 psi)
产品介绍
产品概述材料和光学选项视镜玻璃板由硼硅玻璃制成，符合 DIN 7081 标准（或类似标准） 标准主体材料：不锈钢 1.4571 (316Ti)；可根据要求提供其他材料 密封：可从多种（>50 种密封材料）中选择平垫圈，包括纤维垫圈、PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 和其他品牌材料 保护措施：云母保护盘，用于高温/蒸汽保护；FEP 或 Halar® 涂层，用于保护玻璃免受侵蚀性化学品或碱性溶液的侵蚀 光学类型：透明视镜，用于透明/有色介质；反射视镜（DIN 7081 或类似标准），用于光线不足的容器 - 注意：反射视镜不能与云母保护盘或涂层结合使用 。
可选项FEP 或 Halar® 涂层 云母保护盘 高温版本 几乎无死角版本 特殊结构/定制设计 尺寸和重量（选择）BL 140 毫米：SL 79 mm; 隐藏视图 0; h1/h2 (PN16) 20 mm; 重量 (PN16) 2.8 kg; h1/h2 (PN40) 25 mm; 重量 (PN40) 3.4 kg BL 170 mm：SL 124 毫米；隐藏视图 0；h1/h2 (PN16) 20 毫米；重量 (PN16) 3.2 千克；h1/h2 (PN40) 25 毫米；重量 (PN40) 4.0 千克 BL 220 毫米：SL 174 毫米；隐藏视图 0；h1/h2 (PN16) 20 毫米；重量 (PN16) 4.0 千克；h1/h2 (PN40) 25 毫米；重量 (PN40) 5.0 千克 BL 250 毫米：SL 204 毫米；隐藏视图 0；h1/h2 (PN16) 20 毫米；重量 (PN16) 4.6 千克；h1/h2 (PN40) 25 毫米；重量 (PN40) 5.7 千克 BL 300 毫米：SL 264 毫米；隐藏式视图 0；h1/h2 (PN16) 20 毫米；重量 (PN16) 5.3 千克；h1/h2 (PN40) 25 毫米；重量 (PN40) 6.6 千克 BL 310 毫米：SL 264 毫米；隐藏式视图 0；h1/h2 (PN16) 20 毫米；重量 (PN16) 5.6 千克；h1/h2 (PN40) 25 毫米；重量 (PN40) 6.9 千克 BL 350 毫米：SL 304 毫米；隐藏视图 0；h1/h2 (PN16) 20 毫米；重量 (PN16) 6.3 千克；h1/h2 (PN40) 25 毫米；重量 (PN40) 7.8 千克 BL 370 毫米：SL 324 毫米；隐藏式视图 0；h1/h2 (PN16) 20 毫米；重量 (PN16) 6.6 千克；h1/h2 (PN40) 25 毫米；重量 (PN40) 8.2 千克 BL 400 毫米：SL 354 毫米；隐藏式视图 0；h1/h2 (PN16) 20 毫米；重量 (PN16) 7.1 千克；h1/h2 (PN40) 25 毫米；重量 (PN40) 8.8 千克 BL 500 毫米：SL 454 毫米；隐藏式视图 1x46；h1/h2 (PN16) 20 毫米；重量 (PN16) 9.1 千克；h1/h2 (PN40) 25 毫米；重量 (PN40) 11.3 千克 BL 600 毫米：SL 564 毫米；隐藏式视图 1x36；h1/h2 (PN16) 20 毫米；重量 (PN16) 10.7 千克；h1/h2 (PN40) 25 毫米；重量 (PN40) 13.3 千克 BL 620 毫米：SL 564 毫米；隐藏式视图 1x46；h1/h2 (PN16) 20 毫米；重量 (PN16) 11.1 千克；h1/h2 (PN40) 25 毫米；重量 (PN40) 13.8 千克 BL 700 毫米：SL 654 毫米；隐藏式视图 1x46；h1/h2 (PN16) 20 毫米；重量 (PN16) 12.5 千克；h1/h2 (PN40) 25 毫米；重量 (PN40) 15.6 千克 BL 740 毫米：SL 694 毫米；隐藏式视图 1x46；h1/h2 (PN16) 20 毫米；重量 (PN16) 13.2 千克；h1/h2 (PN40) 25 毫米；重量 (PN40) 16.4 千克 BL 800 毫米：SL 754 毫米；隐藏式视图 1x46；h1/h2 (PN16) 20 毫米；重量 (PN16) 14.2 千克；h1/h2 (PN40) 25 毫米；重量 (PN40) 17.7 千克 BL 930 毫米：SL 884 毫米；隐藏式视图 2x46；h1/h2 (PN16) 20 毫米；重量 (PN16) 16.7 千克；h1/h2 (PN40) 25 毫米；重量 (PN40) 20.8 千克 BL 1000 毫米：SL 954 毫米；隐藏视图 3x46；h1/h2 (PN16) 20 毫米；重量 (PN16) 18.2 千克；h1/h2 (PN40) 25 毫米；重量 (PN40) 22.6 千克 。
主要性能最大工作压力：高达 40 barg 耐热型最高可达 400 °C（取决于玻璃类型和选项） 适用于液体和气体介质 总长度范围：140 - 1000 mm（各种 BL 选项） 可定制制造和特殊结构 。
特征/技术参数型号/系列：330 型 标准材料：不锈钢 1.4571 (316Ti)；可根据要求提供其他材料 标准玻璃：硼硅玻璃符合 DIN 7081 标准（或类似标准） 公称压力 (PN) 选项：PN 16、PN 40 温度选项（示例）：80°C、130°C、150°C、175°C、180°C、200°C、243°C、280°C、300°C、320°C、400°C 面对面长度 (BL) 选项：140、170、220、250、300、310、350、370、400、500、600、620、700、740、800、930、1000 毫米 选项：FEP/Halar 涂层、云母保护盘、高温型、几乎无死角型、特殊结构 可提供附件（例如保护屏/涂层）
---
