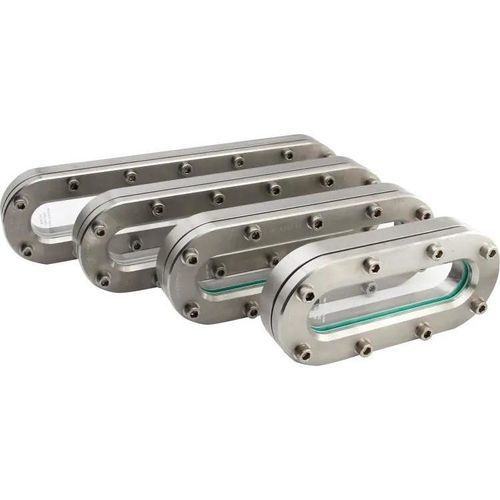

工业用途观测窗 Type 335

用于容器液面指示监控

Type 335 纵向视镜为用于罐体或容器壁安装的椭圆形视镜与液位指示器，针对低工作压力（最高约 3 barg）优化以提供更大的可视面积。硼硅玻璃视板夹装于密封垫之间并牢固拧入金属基框以保证密封性和耐压性。

主要特性

• 相较于圆形视镜，增大的椭圆形视口可提高观察效果
• 适用于壁面安装（埋焊或外焊形式）
• 视板材料：硼硅玻璃（类似 DIN 7081）— 可按要求提供替代材料
• 标准壳体材料：不锈钢 1.4571 (316Ti)；特殊材料可按需提供
• 采用多种平垫片密封（包括 PTFE (Teflon®)、NBR、novaphit® MST‑XP、KlingerSil® C4400 等）
• 可提供提高化学或耐热性的设计变体（FEP 或 Halar® 涂层、云母保护片、高温型设计）
• 接近无死区的设计，并可按需定制结构

选项 / 附加组件

• FEP 或 Halar® 涂层以增强化学耐性
• 云母保护片以提供附加的耐热/蒸汽保护
• 高温型版本（见温度等级）
• 多种垫片材料可选（50 多种）
• 可选配件（例如 FEP 保护屏/涂层）

尺寸 / 重量（端到端 BL -> 可视长度 SL 与重量）

• BL 270 mm — SL 200 mm — 重量 6.3 kg
• BL 340 mm — SL 270 mm — 重量 7.9 kg
• BL 410 mm — SL 340 mm — 重量 9.5 kg
• BL 480 mm — SL 410 mm — 重量 11.1 kg
• BL 550 mm — SL 480 mm — 重量 12.7 kg
• BL 620 mm — SL 550 mm — 重量 14.2 kg
• BL 690 mm — SL 620 mm — 重量 15.8 kg
• BL 760 mm — SL 690 mm — 重量 17.4 kg

技术规格

• 公称压力：PN 3（工作压力最大约 3 barg）
• 温度等级（按设计选择）：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C、300 °C、400 °C
• 标准壳体材料：不锈钢 1.4571 (316Ti)；其他材料可按需提供
• 视玻璃材料：硼硅玻璃（DIN 7081 或按客户要求）
• 端到端（总长）范围：270 mm – 760 mm
• 应用：适用于液体和气体介质；亦可作为低压下的液位指示器
• 可用保护/涂层：FEP 保护屏、FEP 或 Halar® 涂层
• 设计说明：接近无死区设计；可提供定制；当硼硅玻璃温度极限被超出时可选云母保护片

材料与密封件

• 标准壳体：不锈钢 1.4571 (316Ti)
• 视板：硼硅玻璃（类似 DIN 7081）或按需替代
• 平垫片选项：50 多种材料，包括 PTFE (Teflon®)、NBR、novaphit® MST‑XP、KlingerSil® C4400

装配 / 组件

• 螺栓
• 覆盖框
• 玻璃垫片
• 视板
• 密封垫
• 基座框架
