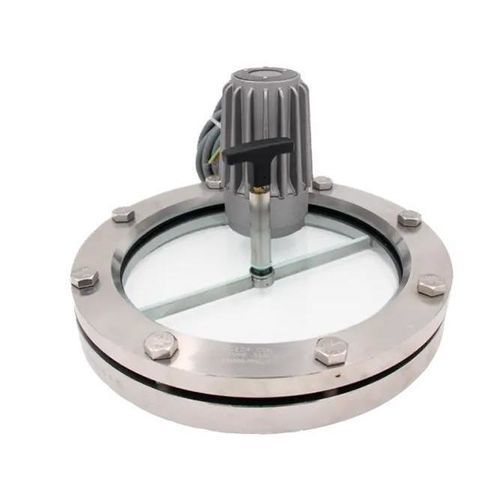

监控观测窗 Type 318用于容器用于化学品ATEX
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 监控, 用于容器, 用于化学品, ATEX, 低压网络, 不锈钢, 硼硅酸盐玻璃, 法兰, 焊接, 带雨刷
- DN
最多: 400 mm
(15.7 in)最少: 50 mm
(2 in)- 温度
最多: 400 °C
(752 °F)最少: 0 °C
(32 °F)- 压力
最多: 3 bar
(44 psi)最少: 0 bar
(0 psi)
产品介绍
圆形视镜 318型 是一种平面、轻型的视镜组件，可焊接在容器壁上或嵌入容器壁，用于观察或照明容器内部。其定位为介于无压型配件与更坚固的承压型之间的经济且具化学耐蚀性的解决方案。
特性
可选项
尺寸（按 DN）
技术规格
特性
- 扁平轻量化设计，基于 DIN 28120 原则并针对较低工作压力进行了优化。
- 壳体和法兰采用不锈钢 1.4571 (316Ti)。
- 玻璃夹于两片不锈钢法兰之间，采用经验证的高质量平垫片密封。
- 标准视镜材料：符合 DIN 7080 的硼硅玻璃（或按客户要求）。
- 可选 FEP 或 Halar® 涂层以提高玻璃组件的化学耐性。
- 适用于容器内的观察或照明；适合液体和气体介质。
可选项
- 带 PTFE 或硅胶刮片的视镜刮板 SGW。
- 适用于防爆（Ex）和非防爆区域的 LED 照明。
- 喷淋装置 SVIII。
- 用于额外化学保护的 FEP 或 Halar® 涂层。
- 用于温度和蒸汽防护的云母（mica）保护盘。
- 按需提供特殊结构和定制设计。
尺寸（按 DN）
- DN 50 — Da: 150 mm; Di: 80 mm; h1: 12 mm; h2: 24 mm; 重量: 3.6 kg
- DN 80 — Da: 175 mm; Di: 100 mm; h1: 14 mm; h2: 24 mm; 重量: 5.0 kg
- DN 100 — Da: 200 mm; Di: 125 mm; h1: 14 mm; h2: 24 mm; 重量: 5.9 kg
- DN 125 — Da: 220 mm; Di: 150 mm; h1: 16 mm; h2: 24 mm; 重量: 7.1 kg
- DN 150 — Da: 250 mm; Di: 175 mm; h1: 16 mm; h2: 24 mm; 重量: 8.8 kg
- DN 200 — Da: 300 mm; Di: 225 mm; h1: 16 mm; h2: 24 mm; 重量: 11.3 kg
- DN 300 — Da: 400 mm; Di: 305 mm; h1: 20 mm; h2: 24 mm; 重量: 21.7 kg
- DN 400 — Da: 500 mm; Di: 390 mm; h1: 22 mm; h2: 24 mm; 重量: 35.0 kg
技术规格
- 型号：318型
- 设计标准：基于 DIN 28120（已适配：更扁平更轻量）
- 材料（壳体 / 法兰）：不锈钢 1.4571 (316Ti)
- 视镜材料：DIN 7080 硼硅玻璃（标准）或按客户要求
- 公称尺寸：DN 50、80、100、125、150、200、300、400
- 公称压力：PN 2.5（工作压力最高至 2.5 barg）
- 温度能力：可按配置达到高温；超过硼硅玻璃耐温时建议使用云母保护盘（根据所选材料和保护方式，配置可支持至约 400 °C）
- 密封：平垫片，材料种类众多（>50），包括纤维增强垫片、PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等品牌垫片
- 涂层：可选 FEP 或 Halar® 涂层以增强化学耐性
- 介质：适用于液体和气体介质
- 附件 / 升级：可选刮刀（SGW）、LED 灯、喷淋装置 SVIII、云母保护盘；可提供定制设计
- 证书：产品页显示 TÜV / ISO 9001 及不锈钢材质证明
