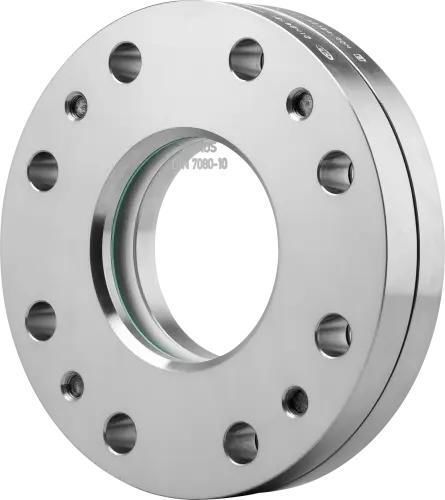

容器观测窗 Type 321A

监控卫生保健应用用于化学品

圆形观察窗组件 Type 321A，用于 ASME/ANSI 法兰安装，旨在观察或照明容器内部。适用于最大工作压力 20 barg，耐热至 200 °C。

结构与材料
观察窗夹装在两片优质不锈钢法兰之间，媒体侧采用 PTFE 涂层包覆的封装波纹环垫片（力并联密封结构），使法兰部件直接相互贴合以保护玻璃板。观察窗使用 MAXOS® 硼硅玻璃（DIN 7080）。标准材料为不锈钢 1.4571 (316Ti) 或 1.4404 (316L)。Type 321A 出厂预装，可直接拧装到 ASME B16.5 法兰；玻璃损坏时可方便地整体更换。

主要部件

• 盖法兰
• 玻璃垫
• 观察窗（MAXOS® 硼硅玻璃 DIN 7080）
• PTFE 涂层包覆封装波纹环垫片（媒体侧）
• 底法兰
• 螺钉 / 螺栓

选件与附件

• 带 PTFE 或硅胶刮片的清刮器 SGW
• 用于 Ex 区和非 Ex 区的 LED 照明
• 用于清洁的喷淋装置 SVII / SV2
• 用于额外化学防护的 FEP 或 Halar® 涂层
• 用于温度/蒸汽保护的云母保护盘
• 可提供特殊结构和定制设计

应用说明 / 特点

• 公称尺寸：2" – 8" (NPS)
• 适用于液体和气体介质
• 按 ASME B16.5 设计的法兰安装（结构类似于 DIN 28121）
• PTFE 涂层垫片使该产品适用于食品行业、酸、碱及大多数强腐蚀性化学品
• 出厂预装，可直接安装在 ANSI/ASME 法兰上

技术规格

• 型号 / 类型：Type 321A
• 压力等级：最高可达 20 barg（可用压力等级：150 lbs）
• 温度（可选）：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C
• 材料：不锈钢 1.4571 (316Ti) 或 1.4404 (316L)
• 玻璃材料：MAXOS® 硼硅玻璃（DIN 7080）
• 垫片：PTFE 涂层封装波纹环垫片（力并联密封）
• 可选涂层/保护：FEP 或 Halar® 涂层；云母保护盘
• 公称尺寸 (NPS) 与相应内径 Di [mm]：2" = 65 mm，3" = 80 mm，4" = 100 mm，5" = 125 mm，6" = 125 mm，8" = 150 mm
• 高度 H [mm]（按 NPS）：2" = 41 mm，3" = 50 mm，4" = 59 mm，5" = 66 mm，6" = 66 mm，8" = 66 mm
• 重量 [kg]（按 NPS）：2" = 3.8 kg，3" = 8 kg，4" = 13.5 kg，5" = 17.4 kg，6" = 23 kg，8" = 36.7 kg
• 执行：类似于 DIN 28121，但为 ANSI/ASME 法兰连接进行了适配
