容器观测窗 Type 321卫生应用监控用于化学品
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 用于容器, 卫生应用, 监控, 用于化学品, ATEX, 用于爆炸性环境, 不锈钢, 硼硅酸盐玻璃, 法兰
- DN
最多: 200 mm
(7.9 in)最少: 40 mm
(1.6 in)- 温度
最多: 200 °C
(392 °F)最少: 80 °C
(176 °F)- 压力
最多: 25 bar
(363 psi)最少: 10 bar
(145 psi)
产品介绍

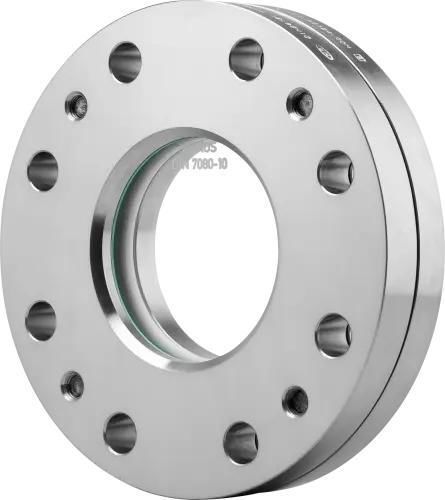

法兰安装的圆形视镜组件（Type 321），用于观察或照明容器内部，按 DIN 28121 设计。该组件出厂预装，便于直接安装到法兰上，若玻璃损坏可整体更换。
可选项
特性 / 技术规格
尺寸（PN 10）
尺寸（PN 25）
可选项
- 带 PTFE 或硅胶擦片的 SGW 擦拭器
- 适用于 Ex 与非 Ex 区域的 LED 灯
- 喷淋装置 SVII
- FEP 或 Halar® 涂层
- 云母保护盘
- 可根据要求提供特种结构
特性 / 技术规格
- 标准：按 DIN 28121 设计。
- 安装：按 DIN EN 1092-1 的法兰螺栓固定；出厂预装，便于直接安装。
- 工作压力：提供 PN 10 和 PN 25（最大 25 barg）。
- 公称尺寸：DN 40 - DN 200。
- 温度等级：可选 80 °C、130 °C、150 °C、175 °C、180 °C、200 °C（耐热至 200 °C）。
- 材料：法兰采用不锈钢 1.4571 (316Ti) 或 1.4404 (316L)。
- 玻璃：符合 DIN 7080 的 MAXSO® 硼硅酸盐玻璃（化学耐受性高）。
- 密封：介质侧采用 PTFE 包覆的封装波纹环垫圈，置于压紧闭合处以对齐法兰部件并保护玻璃（防止垫片沉降；现场无需重新紧固）。
- 适用范围：适用于液体和气体介质；适用于食品、酸、碱及大多数强腐蚀性化学品（必要时可通过云母板或涂层提供额外保护）。
- 可维护性：若玻璃损坏，整个组件可轻松更换。
- 可选配件：视镜擦拭器、各式 LED 灯、FEP 保护屏/涂层、喷淋装置（如 SV2/SVII）、圆形云母盘。
尺寸（PN 10）
- DN 40 → Di 48 mm；H 36 mm；Da 150 mm；L 18 mm；K 110 mm；重量 3.8 kg
- DN 50 → Di 65 mm；H 38 mm；Da 165 mm；L 18 mm；K 125 mm；重量 4.6 kg
- DN 80 → Di 80 mm；H 46 mm；Da 200 mm；L 18 mm；K 160 mm；重量 8.2 kg
- DN 100 → Di 100 mm；H 46 mm；Da 220 mm；L 18 mm；K 180 mm；重量 9.3 kg
- DN 125 → Di 125 mm；H 54 mm；Da 250 mm；L 18 mm；K 210 mm；重量 13.8 kg
- DN 150 → Di 125 mm；H 54 mm；Da 285 mm；L 22 mm；K 240 mm；重量 19.5 kg
- DN 200 → Di 150 mm；H 54 mm；Da 340 mm；L 22 mm；K 295 mm；重量 28.7 kg
尺寸（PN 25）
- DN 40 → H 38 mm；Da 150 mm；L 18 mm；K 110 mm；重量 4.0 kg
- DN 50 → H 41 mm；Da 165 mm；L 18 mm；K 125 mm；重量 5.0 kg
- DN 80 → H 50 mm；Da 200 mm；L 18 mm；K 160 mm；重量 8.9 kg
- DN 100 → H 59 mm；Da 235 mm；L 22 mm；K 190 mm；重量 14.0 kg
- DN 125 → H 66 mm；Da 270 mm；L 26 mm；K 220 mm；重量 20.0 kg
- DN 150 → H 66 mm；Da 300 mm；L 26 mm；K 250 mm；重量 26.9 kg
- DN 200 → H 66 mm；Da 360 mm；L 26 mm；K 310 mm；重量 39.3 kg
