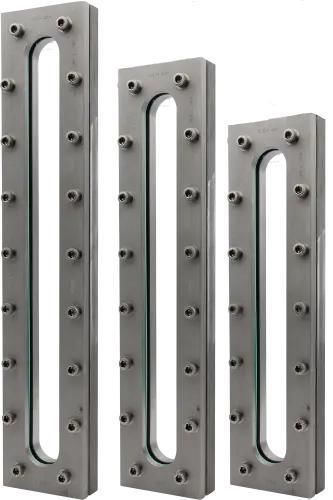

容器观测窗 Type 334

液面指示监控不锈钢

纵向视窗接头 型号334 是一种矩形/纵向延长的视窗接头，设计用于焊接安装于罐体或容器壁，提供用于监视液体和气体介质的大视窗。该产品将圆形视窗与液位指示器的功能相结合，并可按客户要求配置材料和结构。

设计与材料
该接头配备有一块嵌于密封件之间并牢固拧入金属框架的硼硅玻璃视窗板（类似 DIN 7081）。金属零件的标准材料为不锈钢 1.4571 (316Ti)；可按要求提供其他材料。密封采用从广泛材料范围中选择的平垫片，以匹配具体应用。

• 标准玻璃：硼硅玻璃（DIN 7081 或按客户规格）
• 标准金属：不锈钢 1.4571 (316Ti)；可按要求提供替代材料
• 密封材料：纤维垫片及高级材料，如 PTFE（特氟龙®）、NBR、novaphit® MST-XP、KlingerSil® C4400 等（可用垫片材料超过 50 种）

结构（分解部件）

• 螺丝
• 盖框
• 玻璃垫
• 视窗玻璃
• 垫圈
• 底框

可选项

• FEP 或 Halar® 保护/涂层以增强耐化学性
• 云母保护片用于在高温和蒸汽环境中保护玻璃
• 高温版本
• 近乎无死腔版本
• 特殊结构 / 按需定制设计

尺寸（标准面对面长度 / 可视长度 / 重量）

• BL 270 mm — SL 200 mm — 重量 7.4 kg
• BL 340 mm — SL 270 mm — 重量 9.0 kg
• BL 410 mm — SL 340 mm — 重量 10.6 kg
• BL 480 mm — SL 410 mm — 重量 12.2 kg
• BL 550 mm — SL 480 mm — 重量 13.8 kg
• BL 620 mm — SL 550 mm — 重量 15.4 kg
• BL 690 mm — SL 620 mm — 重量 17.0 kg
• BL 760 mm — SL 690 mm — 重量 18.6 kg

应用说明
与较小型号相比，334 型提供显著放大的矩形视窗，适用于液体和气体介质的目视监测。标准视窗材料为硼硅玻璃；当工艺温度或工况超出硼硅玻璃的限制时，可采用云母保护片或特殊高温结构。FEP/Halar® 涂层可保护玻璃免受强腐蚀性化学品侵蚀。

技术规格

• 名称：纵向视窗接头 型号334
• 公称压力（标准）：PN 3
• 典型应用：焊接于或安装于罐体壁（液位指示/视窗）
• 标准金属：不锈钢 1.4571 (316Ti) — 可按要求提供其他材料
• 标准玻璃：硼硅玻璃（类似 DIN 7081）— 特殊玻璃可按要求提供
• 温度选项：80°C、130°C、150°C、175°C、180°C、200°C、280°C、300°C、400°C（标准硼硅玻璃操作受限；可提供高温和保护型变体）
• 介质：适用于液体和气体介质
• 总长度（BL）范围：270–760 mm（各 SL / 重量见上表）
• 附件 / 变体：FEP 保护涂层、Halar® 涂层、云母保护片、高温版本、近乎无死腔版本、特殊结构
• 可按需定制；提供多种垫片材料选择（>50 种）
