工业用途观测窗 Type 595监控ATEX硼硅酸盐玻璃
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 工业用途, 监控, ATEX, 硼硅酸盐玻璃, 法兰, 焊接
- DN
最多: 200 mm
(7.9 in)最少: 50 mm
(2 in)- 温度
最多: 320 °C
(608 °F)最少: 80 °C
(176 °F)- 压力
最多: 400 bar
(5,802 psi)最少: 16 bar
(232 psi)
产品介绍

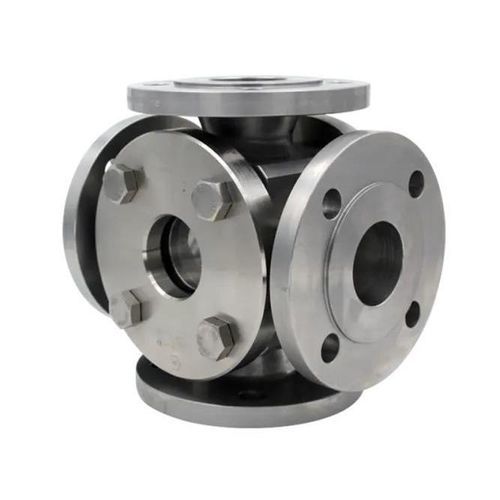

流量视镜 型号595为坚固的四通焊接式流量视镜，设有两个可视开口，便于按 DIN EN 1092-1 在法兰间安装，并用于全面的过程监测。
产品信息
技术参数
特性 / 技术规格
产品信息
- 四通设计，带两个视口，可从不同方向观察流动，实现全面的过程控制。
- 焊接结构提供高机械强度；DIN EN 558-1 标准长度使其适用于对现有系统的改造安装。
- 设计工作压力可达 400 barg；即使在较大公称尺寸下也能实现高工作压力。
- 标准玻璃：硼硅玻璃（适用温度最高 280 °C）。加装云母保护盘或与 MAXOS® 安全视镜（DIN 7080）组合，可实现 300 °C 或 320 °C。
- 密封采用平垫片，材料选择广泛，包括纤维基垫片以及更高要求的材料，如 PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等品牌垫片。
技术参数
- 公称通径 DN:
- 50
- 65
- 80
- 100
- 125
- 150
- 200
- 公称压力 PN:
- 16
- 40
- 63
- 100
- 160
- 250
- 320
- 400
- 温度选项:
- 80 °C
- 130 °C
- 150 °C
- 175 °C
- 180 °C
- 200 °C
- 280 °C
- 300 °C
- 320 °C
- 选项:
- 带 PTFE 或硅胶擦刀片的 SGW 擦拭器
- 适用于 Ex 和非 Ex 区域的 LED 照明
- FEP 或 Halar® 涂层
- 云母保护盘
- 双层玻璃类型 595D
- 特殊结构 / 定制设计
- 图纸 / 尺寸说明:
- 总长度 (BL) 在结构允许时按 DIN EN 558-1 FTF 2 执行。
- 法兰连接按 DIN EN 1092-1。
- 视野 (D1) 按 DN:
- DN 50: D1 = 100
- DN 65: D1 = 150
- DN 80: D1 = 175
- DN 100: D1 = 175
- DN 125: D1 = 175
- DN 150: D1 = 175
- DN 200: D1 = 240
特性 / 技术规格
- 最高工作压力：可达 400 barg。
- 适用介质：适用于液体和气体介质。
- 可选公称通径：DN 50–200。
- 标准玻璃材料：硼硅玻璃；使用云母或 MAXOS® 安全玻璃（DIN 7080）可提高耐温性能。
- 面对面长度：如适用，按 DIN EN 558-1（FTF 2）为标准。
- 法兰连接：符合 DIN EN 1092-1。
- 提供 50 多种密封材料选项；可提供定制密封解决方案。
- 可提供配件（如视镜擦拭器、LED 灯、FEP 保护屏、圆形云母盘）。
- 可按要求提供定制制造和特殊结构。
- 品牌: ACI Industriearmaturen GmbH
- 型号: type 595
