管道观测窗 Type 671工业用途监控硼硅酸盐玻璃
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 工业用途, 监控, 硼硅酸盐玻璃, 淬火玻璃, 法兰, 用于管道
- DN
最多: 150 mm
(5.9 in)最少: 10 mm
(0.4 in)- 温度
最多: 280 °C
(536 °F)最少: 80 °C
(176 °F)- 压力
最多: 40 bar
(580 psi)最少: 20 bar
(290 psi)
产品介绍

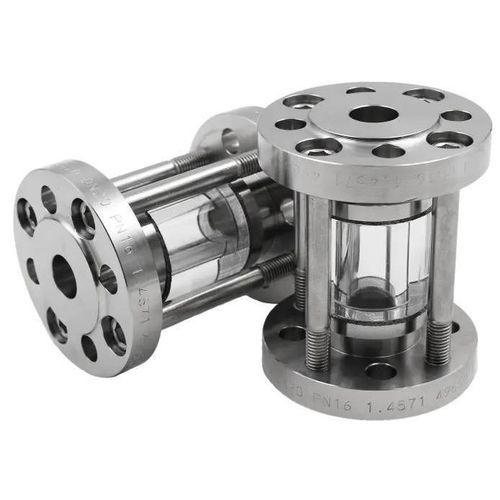

管式视镜 Type 671 是一种玻璃环式管状视镜，适用于法兰间安装（DIN EN 1092-1），为工艺监控提供360°可视性。适用于液体和气体介质，提供多种公称尺寸及压力/温度等级。
主要特性
可选公称尺寸（DN）
公称压力（PN）
温度等级（标准硼硅酸盐玻璃）
各公称尺寸的尺寸与典型技术数据
材料与密封选项
技术规格与认证
主要特性
- 结构：玻璃环管式视镜，中间法兰设计，适用于 DIN EN 1092-1 法兰之间的安装。
- 可视性：360°全方位可视，便于流量和相态监测。
- 介质：适用于液体和气体介质。
- 标准玻璃：强化硼硅酸盐玻璃；标准版本适用于最高 280 °C 的工况温度。
- 压力能力：设计使用压力最高可达 40 barg（视 DN 而定）；较大公称尺寸可达 20–25 barg，详见各尺寸说明。
- 安装：紧凑的中间法兰结构，适合改造及空间受限的场合。
- 密封：平垫片可从多种材料中选择（纤维、PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等品牌垫片）。
- 定制：可按需定制设计；提供 50 多种密封材料。
可选公称尺寸（DN）
- DN 10、15、20、25、32、40、50、65、80、100、125、150
公称压力（PN）
- PN 25
- PN 40
温度等级（标准硼硅酸盐玻璃）
- 80 °C
- 130 °C
- 150 °C
- 175 °C
- 180 °C
- 200 °C
- 280 °C
各公称尺寸的尺寸与典型技术数据
- DN 10: Di 13 mm · DF 40 mm · L 134 mm · 重量 1 kg · PS³ 40 barg
- DN 15: Di 18 mm · DF 45 mm · L 134 mm · 重量 3 kg · PS³ 40 barg
- DN 20: Di 23 mm · DF 58 mm · L 134 mm · 重量 3.5 kg · PS³ 40 barg
- DN 25: Di 29 mm · DF 68 mm · L 134 mm · 重量 4 kg · PS³ 40 barg
- DN 32: Di 38 mm · DF 78 mm · L 144 mm · 重量 6 kg · PS³ 40 barg
- DN 40: Di 44 mm · DF 88 mm · L 144 mm · 重量 7 kg · PS³ 40 barg
- DN 50: Di 55 mm · DF 102 mm · L 146 mm · 重量 9 kg · PS³ 40 barg
- DN 65: Di 71 mm · DF 122 mm · L 148 mm · 重量 11 kg · PS³ 25 barg
- DN 80: Di 83 mm · DF 138 mm · L 148 mm · 重量 13 kg · PS³ 25 barg
- DN 100: Di 108 mm · DF 162 mm · L 148 mm · 重量 15 kg · PS³ 25 barg
- DN 125: Di 132 mm · DF 188 mm · L 158 mm · 重量 19 kg · PS³ 20 barg
- DN 150: Di 160 mm · DF 218 mm · L 174 mm · 重量 24 kg · PS³ 20 barg
材料与密封选项
- 标准玻璃材料：强化硼硅酸盐玻璃。
- 密封：平垫片可选多种材料（纤维、PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等）。
技术规格与认证
- 产品类型：玻璃环管式视镜，Type 671。
- 安装：适用于 DIN EN 1092-1 法兰之间的中间法兰设计。
- 公称尺寸：DN 10–150。
- 公称压力：PN 25 和 PN 40（压力能力随 DN 变化；参见尺寸表中的 PS³ 值）。
- 最大标准工作压力：较小 DN 可达 40 barg；较大 DN 根据尺寸可达 20–25 barg。
- 温度范围（标准硼硅酸盐）：可达 280 °C。
- 介质：适用于液体和气体。
- 定制：可按需定制设计；>50 种密封材料可选。
- 认证 / 质量认可：TÜV ISO 9001；TÜV SÜD（2014/68/EU 附录 III）。
