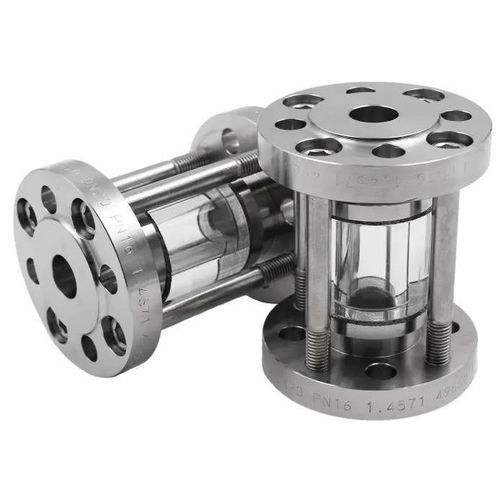

硼硅酸盐玻璃观测窗 Type 670淬火玻璃法兰
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 硼硅酸盐玻璃, 淬火玻璃, 法兰
- DN
最少: 10 mm
(0.4 in)最多: 200 mm
(7.9 in)- 温度
最少: 80 °C
(176 °F)最多: 280 °C
(536 °F)- 压力
最少: 0 bar
(0 psi)最多: 16 bar
(232 psi)
产品介绍
管状视镜，玻璃环结构，提供360°全景观察，设计用于最大工作压力16 barg，并按 DIN EN 1092-1 在法兰之间安装。紧凑型设计适合在现有系统中改装，适用于液体和气体介质的观察。
关键信息
可用公称尺寸 / 表（尺寸与重量）
温度与材料
认证与补充说明
关键信息
- 中间法兰式设计，适用于符合 DIN EN 1092-1 的法兰
- 工作压力：最大 16 barg
- 360° 全景（无遮挡）视野
- 标准玻璃：硼硅酸盐玻璃（钢化）
- 标准玻璃耐温可达 280 °C
- 适用于液体和气体介质
- 结构紧凑 – 适合在受限空间内改装
- 可按需提供定制设计和其他公称尺寸
- 密封采用平垫片，材料范围广（>50 种），示例：纤维垫片、PTFE（特氟龙®）、NBR、novaphit® MST-XP、KlingerSil® C4400 等知名垫片
- 如需更高压力而仍需 360° 视野，建议使用替代型号：671 型
可用公称尺寸 / 表（尺寸与重量）
- DN 10：Di = 13 mm; DF = 40 mm; L = 134 mm; 重量 = 1 kg; PS² = 16 barg
- DN 15：Di = 18 mm; DF = 45 mm; L = 134 mm; 重量 = 3 kg; PS² = 16 barg
- DN 20：Di = 22 mm; DF = 58 mm; L = 134 mm; 重量 = 3.5 kg; PS² = 16 barg
- DN 25：Di = 29 mm; DF = 68 mm; L = 134 mm; 重量 = 4 kg; PS² = 16 barg
- DN 32：Di = 38 mm; DF = 78 mm; L = 134 mm; 重量 = 6 kg; PS² = 16 barg
- DN 40：Di = 44 mm; DF = 88 mm; L = 144 mm; 重量 = 7 kg; PS² = 16 barg
- DN 50：Di = 55 mm; DF = 102 mm; L = 144 mm; 重量 = 9 kg; PS² = 16 barg
- DN 65：Di = 71 mm; DF = 122 mm; L = 146 mm; 重量 = 11 kg; PS² = 16 barg
- DN 80：Di = 83 mm; DF = 138 mm; L = 148 mm; 重量 = 13 kg; PS² = 16 barg
- DN 100：Di = 108 mm; DF = 158 mm; L = 148 mm; 重量 = 15 kg; PS² = 16 barg
- DN 125：Di = 132 mm; DF = 188 mm; L = 158 mm; 重量 = 19 kg; PS² = 16 barg
- DN 150：Di = 160 mm; DF = 212 mm; L = 158 mm; 重量 = 24 kg; PS² = 16 barg
- DN 200：Di = 208 mm; DF = 268 mm; L = 164 mm; 重量 = 33 kg; PS² = 16 barg
温度与材料
- 产品页列示的可选温度等级：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C（标准硼硅酸盐玻璃可达 280 °C）
- 玻璃：硼硅酸盐玻璃，钢化
- 外径、孔圈和钻孔按 DIN EN 1092-1
认证与补充说明
- 具有认证质量（例如：产品页显示的 TÜV / ISO）
- 其他公称尺寸和特殊设计可按需提供
