化学品观测窗 Type 620A不锈钢卫生保健应用监控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 用于化学品, 不锈钢, 卫生保健应用, 监控, 硼硅酸盐玻璃, 法兰
- DN
最多: 345 mm
(13.6 in)最少: 95 mm
(3.7 in)- 温度
最多: 300 °C
(572 °F)最少: -200 °C
(-328 °F)- 压力
最多: 16 bar
(232 psi)最少: 5 bar
(73 psi)
产品介绍

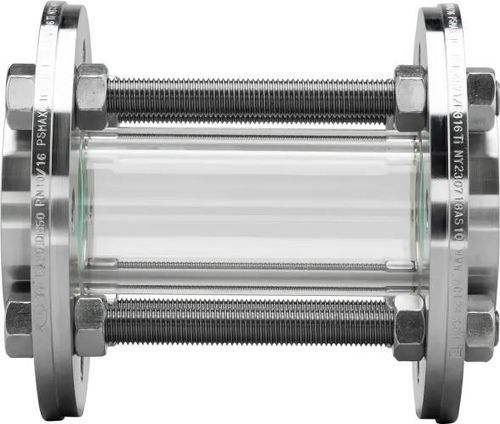

管式视镜 型号620A通过硼硅玻璃圆柱提供工艺介质360°全视角，设计用于按ASME B16.5的法兰连接。
概述
材料与密封
标准与认证
选项
主要组件
尺寸（选定NPS及关键数值）
特性 / 技术规格
概述
- 通过硼硅玻璃管实现360°完整目视检查。
- 两端法兰连接；标准法兰为不锈钢，其他材料可按需定制。
- 适用于液体和气体介质；近乎无死区设计，适合对卫生要求高的工艺。
材料与密封
- 玻璃：硼硅玻璃 3.3 (DIN ISO 3585)，具有良好的耐高温和耐化学性能及优良光学特性。
- 标准法兰材料：不锈钢 1.4571 (316Ti)；可按需提供特殊合金（Hastelloy®、双相钢等）。
- 密封：可从大量平垫片材料中选择 (>50)，例如 PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 及传统纤维材料。
标准与认证
- 设计、强度计算与制造符合 AD 2000 及 PED 2014/68/EU。
- 法兰连接与 ASME B16.5 RF 150 lbs 对接法兰兼容。
- 质量经认证（产品页面列有TÜV / ISO 参考）。
选项
- 特殊长度。
- PETg材质防撞护套。
- 冲孔金属护套防撞。
主要组件
- 螺母
- 法兰
- 螺杆
- 硼硅玻璃圆筒
- 垫片
尺寸（选定NPS及关键数值）
- NPS 1/2": LK 60 mm · DF 35 mm · D 95 mm · PS 16 barg
- NPS 3/4": LK 70 mm · DF 43 mm · D 105 mm · PS 16 barg
- NPS 1": LK 79 mm · DF 51 mm · D 115 mm · PS 16 barg
- NPS 1 1/2": LK 98 mm · DF 73 mm · D 150 mm · PS 16 barg
- NPS 2": LK 121 mm · DF 92 mm · D 165 mm · PS 16 barg
- NPS 3": LK 152 mm · DF 127 mm · D 200 mm · PS 10 barg
- NPS 4": LK 190 mm · DF 157 mm · D 230 mm · PS 10 barg
- NPS 6": LK 241 mm · DF 216 mm · D 285 mm · PS 7 barg
- NPS 8": LK 298 mm · DF 270 mm · D 345 mm · PS 5 barg
特性 / 技术规格
- 型号：620A
- 压力等级：Class 150 lbs（法兰）
- 最高工作压力（取决于NPS）：较小尺寸可达16 barg（详见按NPS列出的尺寸）
- 耐温性：耐热至300 °C（视具体配置）
- 公称尺寸：NPS 1/2" – 8"
- 标准法兰连接：ASME B16.5 RF 150 lbs
- 标准法兰材料：不锈钢 1.4571 (316Ti)；特殊材料可按需提供（Hastelloy®、双相钢等）
- 玻璃：硼硅玻璃 3.3 (DIN ISO 3585)
- 密封：多种平垫片材料可选 (>50)，包括 PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400
- 设计/制造：符合 AD 2000 及 PED 2014/68/EU
- 应用：液体和气体介质的过程监视；卫生型、低死区设计
- 可提供定制制造及配件（防撞护套、特殊长度等）
