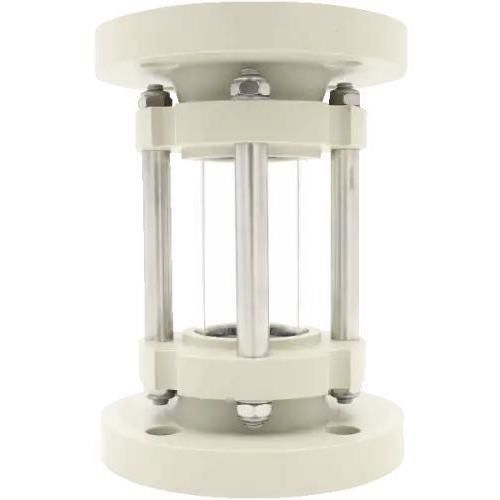

工业用途观测窗 Type 620K监控硼硅酸盐玻璃法兰
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 工业用途, 监控, 硼硅酸盐玻璃, 法兰
- DN
最多: 150 mm
(5.9 in)最少: 25 mm
(1 in)- 温度
最多: 100 °C
(212 °F)最少: 0 °C
(32 °F)- 压力
最多: 10 bar
(145 psi)最少: 0 bar
(0 psi)
产品介绍
塑料管式视镜用于在金属材料不适用的管道中监视流动。出厂时完全组装，设计为免维护运行。可选塑料法兰材料和弹性体密封可防止工艺介质与任何钢制部件接触。
产品信息
主要选项
尺寸（截面 / 法兰数据）
技术规格
产品信息
- 结构：实心塑料法兰（PP、PVC 或 PVDF）包裹硼硅酸盐玻璃管，使用 NBR 或 Viton® O 形圈密封；设计避免介质与金属部件接触
- 法兰连接：符合 DIN EN 1092-1（可按要求适配其他法兰标准）
- 交付状态：工厂完全组装；磨损部件可更换以减少停机时间
主要选项
- 公称压力：PN 10
- 最大工作压力：最高 10 barg
- 温度等级：耐热至 100 °C
- 介质：适用于液体和气体介质
- 可用公称尺寸（DN）：25、32、40、50、65、80、100、150
尺寸（截面 / 法兰数据）
- DN 25：D = 115 mm，d = 32 mm，L = 160 mm，L1 = 46 mm，LK = 85 mm，n x d2 = 4 x ø14
- DN 32：D = 140 mm，d = 40 mm，L = 180 mm，L1 = 58 mm，LK = 100 mm，n x d2 = 4 x ø18
- DN 40：D = 150 mm，d = 50 mm，L = 200 mm，L1 = 70 mm，LK = 110 mm，n x d2 = 4 x ø18
- DN 50：D = 165 mm，d = 63 mm，L = 230 mm，L1 = 92 mm，LK = 125 mm，n x d2 = 4 x ø18
- DN 65：D = 185 mm，d = 75 mm，L = 290 mm，L1 = 116 mm，LK = 145 mm，n x d2 = 4 x ø18
- DN 80：D = 200 mm，d = 90 mm，L = 310 mm，L1 = 126 mm，LK = 160 mm，n x d2 = 8 x ø18
- DN 100：D = 220 mm，d = 110 mm，L = 350 mm，L1 = 160 mm，LK = 180 mm，n x d2 = 8 x ø18
- DN 150：D = 285 mm，d = 160 mm，L = 480 mm，L1 = 240 mm，LK = 240 mm，n x d2 = 8 x ø22
技术规格
- 型号 / 类型：620K
- 材料：法兰可选 PP、PVC 或 PVDF；管材：硼硅酸盐玻璃
- 密封：NBR 或 Viton® O 形圈
- 法兰标准：DIN EN 1092-1（可适配）
- 公称压力：PN 10（最大工作压力至 10 barg）
- 耐温性：最高 100 °C
- 适用介质：液体和气体
- 公称尺寸：DN 25–150
- 交付状态：工厂完全组装
