工业用途观测窗 Type 622监控卫生保健应用不锈钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 工业用途, 监控, 卫生保健应用, 不锈钢, 硼硅酸盐玻璃, 螺纹
- DN
最多: 175 mm
(6.9 in)最少: 95 mm
(3.7 in)- 温度
最多: 300 °C
(572 °F)最少: 80 °C
(176 °F)- 压力
最多: 16 bar
(232 psi)最少: 0 bar
(0 psi)
产品介绍
产品概述

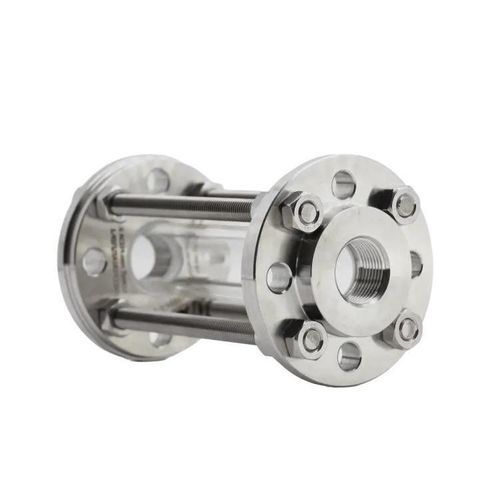

ACI 管式视镜 型号622 通过安装在两端法兰之间的硼硅玻璃圆筒提供对工艺介质的360°全方位观察。适用于管道和设备的目视监测，按 DIN EN ISO 228-1 配置内螺纹，适用于液体和气体介质。
主要特点
可选尺寸、等级与选件
技术规格
ACI 管式视镜 型号622 通过安装在两端法兰之间的硼硅玻璃圆筒提供对工艺介质的360°全方位观察。适用于管道和设备的目视监测，按 DIN EN ISO 228-1 配置内螺纹，适用于液体和气体介质。
主要特点
- 通过硼硅玻璃圆筒实现360°可视（硼硅玻璃3.3，DIN ISO 3585）。
- 标准法兰为不锈钢1.4571（316Ti）；可按需提供 P265GH、Hastelloy®、双相钢及其他合金法兰材料。
- 平垫片材料可选范围广（>50）：纤维、PTFE（特氟龙®）、NBR、novaphit® MST‑XP、KlingerSil® C4400 等，可根据介质、温度和压力选择。
- 近无死角设计，适用于对卫生性要求高的工艺。
- 可选抗冲击防护（PETg 防护罩或冲孔板）以适应机械风险较高区域。
- 设计适用最大工作压力可达16 barg，耐温可达300 °C（视配置而定）。
可选尺寸、等级与选件
- 公称尺寸（NPS）：3/8" 、1/2" 、3/4" 、1" 、1 1/2" 、2" 。
- 公称压力（PN）：16（最大工作压力可达16 barg）。
- 温度等级：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C、300 °C（视配置而定）。
- 定制：特制长度；PETg 或冲孔板防护；其他法兰标准和材料可按需提供。
技术规格
- 玻璃材料：硼硅玻璃 3.3（DIN ISO 3585）。
- 标准法兰材料：不锈钢 1.4571（316Ti）；可选：P265GH、Hastelloy®、双相钢、其他合金（可按需提供）。
- 螺纹：符合 DIN EN ISO 228-1 的内（母）螺纹。
- 适用介质：液体和气体介质。
- 最大工作压力：可达16 barg（PN 16，视尺寸/配置而定）。
- 最高温度（取决于配置和垫片材料）：可达300 °C。
- 密封：平垫片，材质范围广（>50）（PTFE、NBR、novaphit® MST‑XP、KlingerSil® C4400、纤维垫片等）。
- 选件：特制长度、抗冲击防护（PETg 或冲孔板）、特殊材料按需提供。
- 各公称尺寸的尺寸与重量：
- 3/8" — D = 95 mm；重量 = 2.3 kg；PS = 16 barg
- 1/2" — D = 95 mm；重量 = 2.3 kg；PS = 16 barg
- 3/4" — D = 105 mm；重量 = 2.9 kg；PS = 16 barg
- 1" — D = 115 mm；重量 = 3.5 kg；PS = 16 barg
- 1 1/2" — D = 150 mm；重量 = 6.2 kg；PS = 16 barg
- 2" — D = 175 mm；重量 = 8.2 kg；PS = 16 barg
- 其他尺寸、长度和法兰标准可按需提供。
