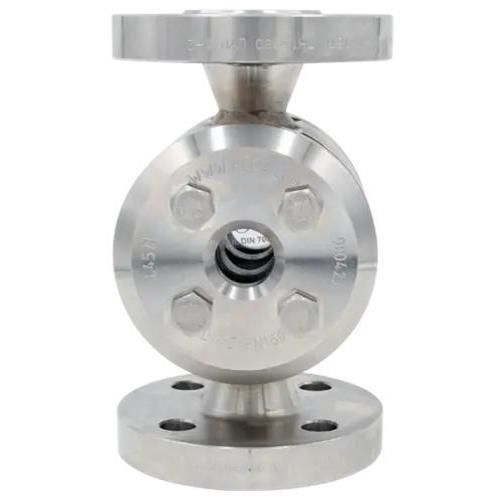

法兰观测窗 Type 520淬火玻璃用于化学品硼硅酸盐玻璃
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 法兰, 淬火玻璃, 用于化学品, 硼硅酸盐玻璃, 不锈钢, 工业用途, 卫生保健应用, 监控, 用于制药业
- DN
最多: 200 mm
(7.9 in)最少: 25 mm
(1 in)- 温度
最多: 300 °C
(572 °F)最少: 80 °C
(176 °F)- 压力
最多: 400 bar
(5,802 psi)最少: 63 bar
(914 psi)
产品介绍
520 型高压视镜是专为工业高压应用设计的重型流量视镜，具有坚固的耐腐蚀结构和双面可视性，可安全实时地观察过程。
主要特点专为工业高压应用而设计，注重最大程度的操作安全性和长期耐用性。 坚固的主体由耐腐蚀不锈钢合金制成（标准：1.4571）；可根据要求提供镍基合金或 Hastelloy®，用于高侵蚀性或热应力环境。 两个对置视窗由符合 DIN 7080 标准的热预应力硼硅玻璃制成，可从两侧进行清晰、安全的观察，并对介质进行有针对性的照明。 法兰连接：采用符合 DIN EN 1092-1 B2 标准的中间法兰设计，可与管道系统实现标准化集成。 承压能力：可提供高达 PN 400 的各种压力额定值。 典型应用：化工、制药、食品和能源行业中的高压、高温或腐蚀性介质。
公称尺寸（DN） 25 40 50 65 80 100 125 150 200 。
公称压力（PN）63 100 160 250 320 400 。
温度选项80°C 130°C 150°C 175°C 180°C 200°C 280°C 300°C 。
选项双层玻璃 。
尺寸（按 PN / DN 摘录）PN 63（DN / BL / D1 / AL1 / AL2）： PN 100 (DN / BL / D1 / AL1 / AL2)： PN 160 (DN / BL / D1 / AL1 / AL2)： PN 250 (DN / BL / D1 / AL1 / AL2)： PN 320 (DN / BL / D1 / AL1 / AL2)： PN 400 (DN / BL / D1 / AL1 / AL2)：
特性/规格面值/型号：520型 主体材料（标准）：1.4571不锈钢；可根据要求提供其他高性能合金（镍基、哈氏合金®）。 玻璃：符合DIN 7080标准的热预应力硼硅玻璃，双面对置玻璃板，用于双面观察：DIN EN 1092-1 B2（中间法兰设计）。 最大公称压力：高达 PN 400（可提供 PN 63、100、160、250、320 和 400 的产品变体）。 额定温度：多种温度选择，最高可达 300°C（选择取决于配置）。 可选项：双层玻璃和可定制的材料选择，用于腐蚀性或高温介质。
- DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
- DN40 - BL 260 / D1 45 / AL1 185 / AL2 170
- DN50 - BL 300 / D1 65 / AL1 211 / AL2 185
- DN65 - BL 340 / D1 8 / AL1 239 / AL2 220
- DN80 - BL 380 / D1 80 / AL1 264 / AL2250
- DN100 - BL 430 / D1 125 / AL1 324 / AL2 300
- DN125 - BL 500 / D1 125 / AL1 354 / AL2 350
- DN150 - BL 550 / D1 160 / AL1 435 / AL2 400
- DN200 - BL 650 / D1 160 / AL1 505 / AL2 480
- DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
- DN40 - BL 260 / D1 45 / AL1 190 / AL2 170
- DN50 - BL 300 / D1 65 / AL1 211 / AL2 195
- DN65 - BL 340 / D1 65 / AL1 239 / AL2220
- DN80 - BL 380 / D1 80 / AL1 274 / AL2 250
- DN100 - BL 430 / D1 125 / AL1 354 / AL2 290
- DN125 - BL 500 / D1 125 / AL1 397 / AL2 350
- DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
- DN40 - BL 260 / D1 45 / AL1 195 / AL2 170
- DN50 - BL 300 / D1 65 / AL1 241 / AL2195
- DN65 - BL 340 / D1 65 / AL1 296 / AL2 220
- DN80 - BL 380 / D1 80 / AL1 294 / AL2 250
- DN25 - BL 230 / D1 48 / AL1 196 / AL2 150
- DN40 - BL 290 / D1 48 / AL1 221 / AL2 185
- DN50 - BL 300 / D1 65 / AL1 255 / AL2200
- DN65 - BL 340 / D1 65 / AL1 279 / AL2 230
- DN80 - BL 380 / D1 80 / AL1 334 / AL2 225
- DN25 - BL 230 / D1 20 / AL1 186 / AL2 160
- DN40 - BL 260 / D1 20 / AL1 201 / AL2 195
- DN50 - BL 300 / D1 30 / AL1 230 / AL2210
- DN65 - BL 340 / D1 30 / AL1 254 / AL2 225
- DN80 - BL 380 / D1 48 / AL1 289 / AL2 275
- DN25 - BL 280 / D1 20 / AL1 210 / AL2 180
- DN40 - BL 320 / D1 20 / AL1 220 / AL2 220
- DN50 - BL 370 / D1 30 / AL1 240 / AL2 235
---
