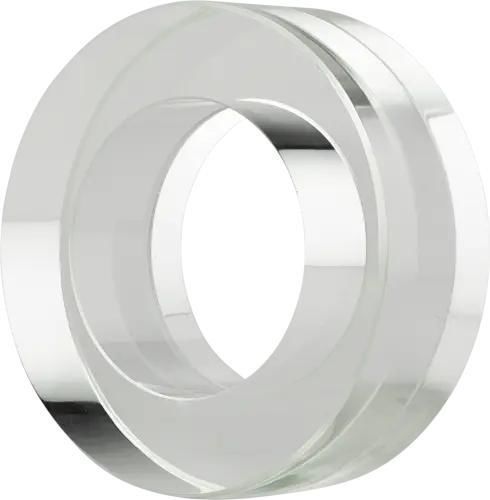

工业用途观测窗 Type 641监控硼硅酸盐玻璃法兰
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 工业用途, 监控, 硼硅酸盐玻璃, 法兰
- DN
最多: 125 mm
(4.9 in)最少: 10 mm
(0.4 in)- 温度
最多: 280 °C
(536 °F)最少: 80 °C
(176 °F)- 压力
最多: 40 bar
(580 psi)最少: 25 bar
(363 psi)
产品介绍
中间型管式视镜 型号641是一种紧凑的管式流动视镜，用于工艺的目视监测，设计用于根据 DIN EN 1092-1 在法兰之间节省空间地安装。适用于液体和气体介质，即使在安装空间受限的既有系统中也可进行改装安装。
主要特性
材料与耐热性
可选项
技术参数 / 规格
主要特性
- 中间法兰设计，适用于 WN 法兰之间安装（DIN EN 1092-1）
- 紧凑的环形玻璃管结构，适合改装
- 适用于液体和气体介质
材料与耐热性
- 标准：硼硅酸盐玻璃（耐热至 280 °C）
- 可选亚克力玻璃作为替代（限制见尺寸/压力表）
可选项
- FEP 或 Halar® 涂层
- 定制长度
技术参数 / 规格
- 型号：环形玻璃管视镜 型号641
- 品牌：ACI Industriearmaturen
- 标准法兰：根据 DIN EN 1092-1 的 WN 法兰 型号11
- 公称尺寸（DN）：10、15、20、25、32、40、50、65、80、100、125
- 公称压力（PN）：25、40
- 温度（标准硼硅酸盐玻璃）：最高 280 °C；其它等级可选：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C
- 可选项：FEP 或 Halar® 涂层；定制长度
- 尺寸及相关数据（L = 50 mm）按 DN：
- DN 10 — Di 14 mm；Da 40 mm；重量（硼硅酸盐）0.13 kg；重量（亚克力）0.07 kg；PS（最大）40 barg / 25 barg
- DN 15 — Di 18 mm；Da 45 mm；重量 0.16 kg / 0.08 kg；PS 40 / 25
- DN 20 — Di 22 mm；Da 58 mm；重量 0.27 kg / 0.13 kg；PS 40 / 25
- DN 25 — Di 29 mm；Da 68 mm；重量 0.36 kg / 0.18 kg；PS 40 / 25
- DN 32 — Di 38 mm；Da 79 mm；重量 0.46 kg / 0.22 kg；PS 40 / 20
- DN 40 — Di 44 mm；Da 88 mm；重量 0.56 kg / 0.27 kg；PS 40 / 20
- DN 50 — Di 55 mm；Da 102 mm；重量 0.71 kg / 0.34 kg；PS 40 / —
- DN 65 — Di 71 mm；Da 122 mm；重量 0.94 kg / 0.46 kg；PS 25 / —
- DN 80 — Di 83 mm；Da 138 mm；重量 1.16 kg / 0.56 kg；PS 25 / —
- DN 100 — Di 108 mm；Da 158 mm；重量 1.27 kg / 0.62 kg；PS 25 / —
- DN 125 — Di 132 mm；Da 188 mm；重量 1.71 kg / 0.83 kg；PS 20 / —
- 备注：质量为 L = 50 mm 时的 kg；PS = 最大工作压力（barg）；其他材料、尺寸、长度及法兰标准可按需提供
