工业用途观测窗 Type 550A监控用于化学品ATEX
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 工业用途, 监控, 用于化学品, ATEX, 用于爆炸性环境, 不锈钢, 法兰
- DN
最多: 8 in
最少: 0.5 in
- 温度
最多: 280 °C
(536 °F)最少: -10 °C
(14 °F)- 压力
最多: 40 bar
(580 psi)最少: 0 bar
(0 psi)
产品介绍

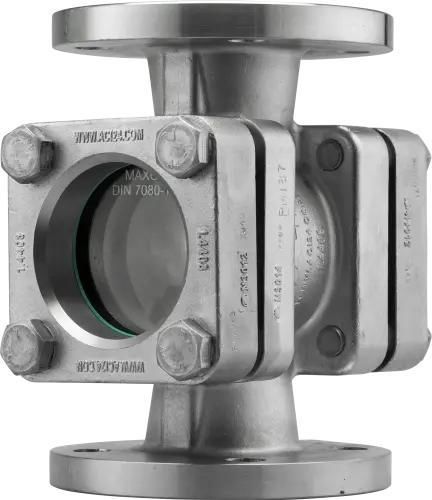

ACI 550A 型流量视镜是一种坚固耐用的工业视镜，设计用于在工作压力下对管道中的介质进行可视化监控，法兰安装符合 ASME B16.5。它经久耐用、耐腐蚀，同时提供多种材料和附件选择，可满足苛刻的化学和热应用要求。
设计与应用主体：不锈钢铸件 1.4408（高耐腐蚀性和机械强度）。 安装：根据 ASME B16.5（150 级/300 磅）在对置法兰之间进行法兰对法兰安装。 标准和合规性：根据 DIN 11869（以前的 DIN 3237）制造；设计和强度计算符合 PED 2014/68/EU 和 AD 2000。
公称尺寸（NPS） 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4" 5" 6" 8" 压力等级
压力等级（级）150 磅 300 磅 温度选项
温度选项/额定值80°C 130°C 150°C 175°C 180°C 200°C 280°C 300°C 。
垫片系统（标准示例）Frenzelit novaphit® MST XP KlingerSil® C4400 Garlock Gylon® PTFE （纯或改性） 可根据要求提供 50 多种其他密封材料 。
可选保护涂层/板保护HALAR® 涂层 FEP 涂层 云母保护盘 可与工厂集成的附加设备和选件视力玻璃刮水器 SGW（PTFE、硅树脂或 EPDM 材质的刮水器刀片） 用于清洁的喷淋装置 LED 灯（可选 ATEX 认证版本，用于易爆区域） 带 PTFE/硅树脂/EPDM 的刮水器 SGW、用于防爆和非防爆区域的 LED 灯、喷淋装置、FEP 或 Halar® 涂层、云母盘、PTFE 转子 无油和无脂设计以及无硅设计（包括凹坑测试） 。
执行/法兰几何形状NPS 1/2" - 2"：矩形法兰 NPS 2 1/2" - 8"：圆形法兰 执行/法兰几何形状尺寸（所选数值单位为毫米）NPS 1/2"：D（150 级）= 89；D（300 级）= 95.2；BL = 130；D1 = 32 NPS 3/4"：D（150 级）= 98；D（300 级）= 117.3；BL = 150；D1 = 32 NPS 1"：D（150 级）= 108；D（300 级）= 123.8；BL = 160；D1 = 48 NPS 1 1/4"：D (150 级) = 118; D (300 级) = 133.4; BL = 180; D1 = 48 NPS 1 1/2"：D（150 级）= 127；D（300 级）= 155.6；BL = 200；D1 = 65 NPS 2"：D（150 级）= 152；D（300 级）= 165.1；BL = 230；D1 = 80 NPS 2 1/2"：D（150 级）= 178；D（300 级）= 190.5；BL = 290；D1 = 80 NPS 3"：D（150 级）= 191；D（300 级）= 209.6；BL = 310；D1 = 100 NPS 4"：D（150 级）= 228；D（300 级）= 254；BL = 350；D1 = 125 NPS 5"：D（150 级）= 254；D（300 级）= 279.4；BL = 400；D1 = 150 NPS 6"：D（150 级）= 279；D（300 级）= 317.5；BL = 480；D1 = 175 NPS 8"：D (150 级) = 343; D (300 级) = 381; BL = 600; D1 = 175
材料和变体说明标准材料：1.4408 不锈钢铸件。 可根据客户要求提供其他材料（如 1.0619 铸钢或合金 C22）。
特征/技术参数 制造商/品牌：ACI Industriearmaturen GmbH Model / denomination：流量视镜 550A 型 主体材料：不锈钢铸件 1.4408（可根据要求提供其他材料） 法兰标准：ASME B16.5（兼容对边法兰） 压力等级：150 级/300 磅（最大约 40 barg，如图所示） 温度范围：-10°C 至 280°C（可选最高 300°C） 适用于：液体和气体介质 公称尺寸：1/2" - 8" (NPS) 密封：多种垫圈材料，包括 Frenzelit novaphit® MST XP、KlingerSil® C4400、Garlock Gylon®、PTFE 标准和认证：DIN 11869、PED 2014/68/EU、AD 2000 附件/工厂选件：雨刷、LED 灯（ATEX 可选）、喷淋装置、保护涂层（FEP、HALAR®）、云母盘、PTFE 转子、无油/无脂和无硅变体 。
---
