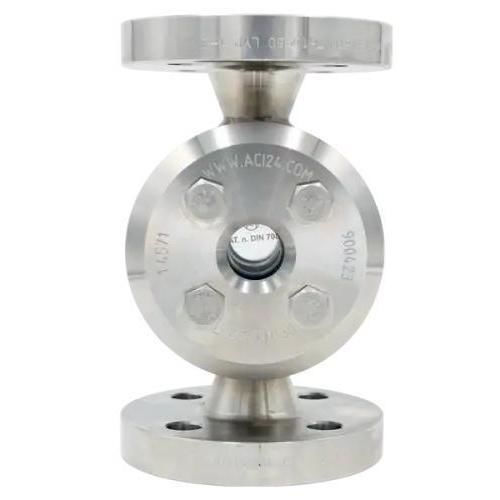

工业用途观测窗 Type 520A监控用于制药业用于化学品
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 工业用途, 监控, 用于制药业, 用于化学品, 不锈钢, 硼硅酸盐玻璃, 淬火玻璃, 法兰
- DN
最多: 203.2 mm
(8 in)最少: 25.4 mm
(1 in)- 温度
最多: 300 °C
(572 °F)最少: 80 °C
(176 °F)- 压力
最多: 250 bar
(3,626 psi)最少: 0 bar
(0 psi)
产品介绍
Type 520A 流量视镜为中间法兰式设备，适用于工业高压工况，可实现工艺介质的双面目视检查。该产品针对高压高温工况设计，可提供标准不锈钢或用于腐蚀性/高温工况的特殊合金材质。
材质与结构
标准、设计与连接
尺寸与图纸说明
应用与适用范围
技术规格 / 要点
材质与结构
- 本体：耐腐蚀不锈钢合金（标准：1.4571）；可按需提供镍基合金或 Hastelloy®。
- 两片对置观察窗：热处理硼硅酸盐玻璃，符合 DIN 7080，支持双面清晰观察或透照。
标准、设计与连接
- 中间法兰结构，适配 ASME B16.5 标准法兰；连接法兰符合 DIN EN 1759-1。
- 按 PED 2014/68/EU 与 AD 2000 进行设计、强度计算与制造；可提供定制设计。
尺寸与图纸说明
- 端到端长度（face-to-face）在结构允许时遵循 DIN EN 558-1 FTF 2；具体尺寸以订单确认或客户图纸为准。
- 可视孔径（D1）随压力等级和尺寸而异。
- 提供截面与尺寸图；在可能范围内按适用标准执行尺寸。
应用与适用范围
- 适用于化工、制药、食品、能源等行业的高压工艺过程。
- 适用于液体及气体介质；可按需选配用于腐蚀性或高温介质的方案。
技术规格 / 要点
- 型号：Type 520A
- 材质：标准不锈钢（1.4571）；可选镍基合金或 Hastelloy®
- 观察窗：热处理硼硅酸盐玻璃（DIN 7080）
- 法兰标准：DIN EN 1759-1（兼容 ASME B16.5）
- 公称尺寸（NPS）：1" – 8"
- 压力等级：Class 300、400、600、900、1500 lbs（最高至 Class 1500；根据尺寸与等级，工作压力可达约 250 barg）
- 温度耐受性：最高约 300 °C（取决于玻璃与材质选择）
- 可选项：双层玻璃；可定制设计与特殊材质
- 标准与合规：PED 2014/68/EU、AD 2000
- 可视性：双面观察以便过程控制与定向照明
