工业用途观测窗 Type 550监控ATEX不锈钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 工业用途, 监控, ATEX, 不锈钢, 硼硅酸盐玻璃, 法兰
- DN
最多: 200 mm
(7.9 in)最少: 15 mm
(0.6 in)- 温度
最多: 400 °C
(752 °F)最少: -196 °C
(-321 °F)- 压力
最多: 40 bar
(580 psi)最少: 10 bar
(145 psi)
产品介绍

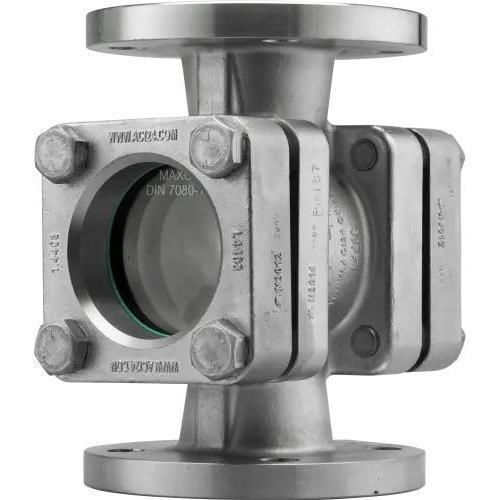

ACI流量视镜 型号550为工业用视镜，用于在工作压力下目视监测管道内介质。机体为不锈钢铸件1.4408制造，设计用于安装于DIN EN 1092-1法兰之间。
主要特性
材料与变体
保护涂层与防护
选项与配件（工厂可集成）
尺寸（根据 DIN 11869 的部分数值）
快速概述
技术规格
主要特性
- 公称通径：DN 15 – DN 200
- 公称压力：PN 10 / PN 16 / PN 25 / PN 40（最高40 barg）
- 温度范围：-196 °C 至 +400 °C（取决于玻璃和垫片选择）
- 适用于液体和气体介质
- 法兰连接标准：DIN EN 1092-1
材料与变体
- 标准机体材料：不锈钢铸件 1.4408
- 可按要求提供其他材料：1.0619（铸钢）、Alloy C22及其他合金
- 垫片系统：知名厂家平垫片（例如 Frenzelit novaphit® MST XP；KlingerSil® C4400；Garlock Gylon®；PTFE 纯或改性）
- 可按要求提供50多种垫片材料
保护涂层与防护
- HALAR® 涂层
- FEP 涂层
- 视镜保护云母板
选项与配件（工厂可集成）
- 视镜清扫器 SGW，刮片材料为 PTFE、硅胶 或 EPDM
- LED 照明（可按需提供 ATEX 认证版本）
- 喷淋 / 清洗装置
- PTFE 转子
- 无油无脂设计；无硅规格（含坑洞试验）可提供
尺寸（根据 DIN 11869 的部分数值）
- DN 15 — D (PN16)=95, D (PN25)=95, D (PN40)=95, BL=130, D1=32
- DN 20 — D (PN16)=105, D (PN25)=105, D (PN40)=105, BL=150, D1=32
- DN 25 — D (PN16)=115, D (PN25)=115, D (PN40)=115, BL=160, D1=48
- DN 32 — D (PN16)=140, D (PN25)=140, D (PN40)=140, BL=180, D1=48
- DN 40 — D (PN16)=150, D (PN25)=150, D (PN40)=150, BL=200, D1=65
- DN 50 — D (PN16)=165, D (PN25)=165, D (PN40)=165, BL=230, D1=80
- DN 65 — D (PN16)=185, D (PN25)=165, D (PN40)=165, BL=290, D1=80
- DN 80 — D (PN16)=200, D (PN25)=185, D (PN40)=185, BL=310, D1=100
- DN 100 — D (PN16)=220, D (PN25)=200, D (PN40)=200, BL=350, D1=125
- DN 125 — D (PN16)=250, D (PN25)=235, D (PN40)=235, BL=400, D1=150
- DN 150 — D (PN16)=285, D (PN25)=270, D (PN40)=270, BL=480, D1=175
- DN 200 — D (PN16)=340, D (PN25)=360, D (PN40)=375, BL=600, D1=175
快速概述
- 最大工作压力：最高可达40 barg
- 温度范围：-196 °C 至 +400 °C（视具体应用而定）
- 适用于液体和气体介质
- 公称通径：DN 15–200
- 可提供50多种垫片材料
- 可提供配件与工厂集成选项
- 预先测试 / 认证质量（TÜV）
技术规格
- 型号：流量视镜 型号550
- 机体材料：不锈钢铸件 1.4408（其他材料可按要求提供）
- 法兰标准：DIN EN 1092-1（PN 10 / PN 16 / PN 25 / PN 40）
- 公称通径：DN 15 – DN 200
- 压力等级：PN 10 / PN 16 / PN 25 / PN 40（最大40 barg）
- 温度范围：-196 °C 至 +400 °C（取决于玻璃和垫片）
- 垫片选项：Frenzelit novaphit® MST XP；KlingerSil® C4400；Garlock Gylon®；PTFE；及50余种材质
- 可选涂层：HALAR®、FEP；云母保护盘
- 可用配件：视镜清扫器 SGW、LED 照明（ATEX 可按需）、喷淋装置、PTFE 转子
- 认证：TÜV（ISO 9001 及产品页所示的模块/2014/68/EU 参考）
