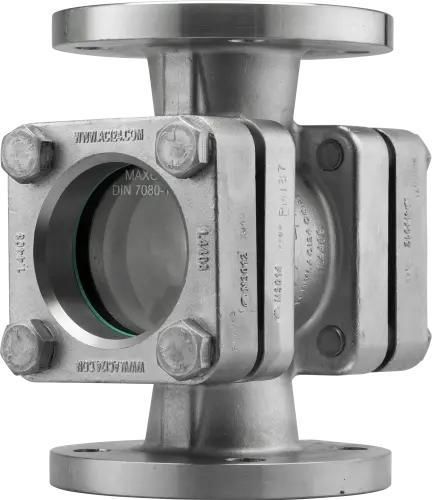

工业用途观测窗 Type 550V监控用于真空ATEX
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 工业用途, 监控, 用于真空, ATEX, 低压网络, 不锈钢, 法兰
- DN
最少: 15 mm
(0.6 in)最多: 200 mm
(7.9 in)- 温度
最少: -60 °C
(-76 °F)最多: 200 °C
(392 °F)- 压力
最少: 0 bar
(0 psi)最多: 16 bar
(232 psi)
产品介绍
该真空级流量视镜（型号 550V）用于液体和气体介质的目视工艺监控，出厂配备符合 DIN EN 1092-1 PN 10/16 的法兰连接。
产品亮点
公称尺寸
公称压力
温度等级
选项（工厂可集成）
结构 / 法兰形式
尺寸（按 DIN 11869 的部分值）
材料与型号
应用 / 快速概览
特性 / 技术规格
产品亮点
- 高性能密封材料：novaflon® 500（100% 纯、多向膨胀 PTFE），具有优异的耐化学性、机械稳定性和密封性能。
- 密封件温度范围：-60 °C 至 +200 °C，符合 TA-Luft 要求。
- 经独立外部检测机构验证，适用于真空工况，最低可达绝对压 2 mbar。
- 标准法兰连接：DIN EN 1092-1 PN 10/16；按 DIN 11869（旧 DIN 3237）制造。
公称尺寸
- 可用 DN：15、20、25、32、40、50、65、80、100、125、150、200
公称压力
- PN 选项：PN 10、PN 16
温度等级
- 可用温度范围/限制：-60 °C 至 +200 °C（产品页面显示可选值：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C）
选项（工厂可集成）
- LED 照明（可按要求提供带 ATEX 认证的防爆版本）
- 无油无脂设计
- 无硅设计并包括凹坑（crater）测试
结构 / 法兰形式
- DN 15 – 50：矩形法兰
- DN 65 – 200：圆形法兰
尺寸（按 DIN 11869 的部分值）
- DN 15 — D (PN16): 95, BL: 130, D1: 32
- DN 20 — D (PN16): 105, BL: 150, D1: 32
- DN 25 — D (PN16): 115, BL: 160, D1: 48
- DN 32 — D (PN16): 140, BL: 180, D1: 48
- DN 40 — D (PN16): 150, BL: 200, D1: 65
- DN 50 — D (PN16): 165, BL: 230, D1: 80
- DN 65 — D (PN16): 185, BL: 290, D1: 80
- DN 80 — D (PN16): 200, BL: 310, D1: 100
- DN 100 — D (PN16): 220, BL: 350, D1: 125
- DN 125 — D (PN16): 250, BL: 400, D1: 150
- DN 150 — D (PN16): 285, BL: 480, D1: 175
- DN 200 — D (PN16): 340, BL: 600, D1: 175
材料与型号
- 标准产品：不锈钢结构（产品页面列有标准材料）。
- 可按要求提供其他材料/合金（例如：1.0619 铸钢、Alloy C22），按客户规格定制。
应用 / 快速概览
- 工作压力范围：-0.998 至 16 barg
- 温度范围：-60 °C 至 200 °C
- 适用于液体和气体介质
- 公称直径：DN 15 – 200
- 可选配件；TÜV 预检
特性 / 技术规格
- 型号 / 类型：Type 550V
- 密封材料：novaflon® 500（100% 纯扩展 PTFE）
- 真空适用性：经验证可达绝对压 2 mbar
- 公称压力：PN 10 和 PN 16
- 温度范围：-60 °C 至 +200 °C（可选择的工作温度）
- 法兰标准：DIN EN 1092-1 PN 10/16；按 DIN 11869（旧 DIN 3237）制造
- 可用 DN 尺寸：15、20、25、32、40、50、65、80、100、125、150、200
- 形式：DN 15–50 为矩形法兰；DN 65–200 为圆形法兰
- 选项：LED 照明（ATEX 可按要求提供）、无油/无脂设计、无硅设计（含凹坑测试）
- 材料：标准为不锈钢；其他合金（例如 1.0619、Alloy C22）可按要求提供
- 文档：数据表、图纸和产品说明册可用（参见产品文档）
