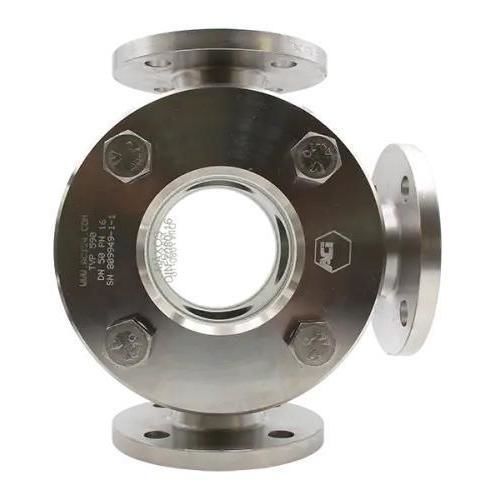

硼硅酸盐玻璃观测窗 Type 590法兰监控焊接
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 硼硅酸盐玻璃, 法兰, 监控, 焊接
- DN
最少: 50 mm
(2 in)最多: 200 mm
(7.9 in)- 温度
最少: 80 °C
(176 °F)最多: 320 °C
(608 °F)- 压力
最少: 16 bar
(232 psi)最多: 400 bar
(5,802 psi)
产品介绍
产品概述
三通流量视镜 Type 590 为焊接结构，设计用于法兰间安装（DIN EN 1092-1），适用于最高工作压力可达约400 barg。适用于液体和气体介质的目视监测，提供多种公称通径和压力等级可选。
主要特性
可选公称通径（DN）
可选公称压力（PN）
温度选项（示例）
选项 / 配件
尺寸 / 图纸说明
认证与质量
技术规格
三通流量视镜 Type 590 为焊接结构，设计用于法兰间安装（DIN EN 1092-1），适用于最高工作压力可达约400 barg。适用于液体和气体介质的目视监测，提供多种公称通径和压力等级可选。
主要特性
- 焊接结构，便于在现有系统中改装安装并提高机械强度。
- 法兰连接符合 DIN EN 1092-1。
- 适用于液体和气体介质。
- 标准视镜材料：硼硅酸盐玻璃（标准温度等级最高约280 °C）。
- 配备云母保护片时：耐温可达约300 °C；与 MAXOS® 安全视镜（DIN 7080）组合时可达约320 °C。
可选公称通径（DN）
- DN 50
- DN 65
- DN 80
- DN 100
- DN 125
- DN 150
- DN 200
可选公称压力（PN）
- PN 16
- PN 40
- PN 63
- PN 100
- PN 160
- PN 250
- PN 320
- PN 400
温度选项（示例）
- 80 °C
- 130 °C
- 150 °C
- 175 °C
- 180 °C
- 200 °C
- 280 °C
- 300 °C
- 320 °C
选项 / 配件
- 带 PTFE 或硅胶刮片的 SGW 刮擦器
- 适用于 Ex 与非 Ex 区域的 LED 照明
- FEP 或 Halar® 保护涂层
- 云母保护片
- 双层玻璃 590D（MAXOS® 安全选项）
- 可提供特殊结构 / 定制生产
- 配件示例：LED 灯、FEP 保护屏、圆形云母片
尺寸 / 图纸说明
- 端面间长度：DIN EN 558-1 FTF 2（标准长度）。
- 法兰尺寸：DIN EN 1092-1。
- 视孔直径（D1）— 按 DN 的典型值：DN 50 → 100 mm；DN 65 → 150 mm；DN 80 → 175 mm；DN 100 → 175 mm；DN 125 → 175 mm；DN 150 → 175 mm；DN 200 → 240 mm。
- 所有尺寸对应 PN 16；其他压力等级可能导致尺寸差异。可按需提供定制尺寸和其他标准。
认证与质量
- 制造：ACI Industriearmaturen GmbH；质量经认证（例如 TÜV / ISO 9001，产品页有相关信息）。
技术规格
- 型号：Type 590（焊接结构，三通）
- 制造商 / 品牌：ACI Industriearmaturen GmbH
- 工作压力：最高约400 barg（PN 16 – PN 400 可选）
- 公称通径：DN 50 – DN 200
- 法兰连接标准：DIN EN 1092-1
- 端面间标准长度：DIN EN 558-1，FTF 2
- 标准玻璃：硼硅酸盐玻璃（最大工作温度约280 °C）
- 云母保护可提高耐温：最高约300 °C；与 MAXOS® 组合可达约320 °C
- 密封：平垫片，材料种类多达 >50 种（纤维材料、PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等）
- 可选项：刮片、LED 照明（Ex & 非 Ex）、保护涂层（FEP、Halar®）、云母片、双层玻璃 590D、特殊结构
- 适用介质：液体和气体
