工业用途观测窗 Type 620卫生应用卫生保健应用不锈钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 工业用途, 卫生应用, 卫生保健应用, 不锈钢, 硼硅酸盐玻璃, 法兰
- DN
最少: 15 mm
(0.6 in)最多: 300 mm
(11.8 in)- 温度
最少: 80 °C
(176 °F)最多: 300 °C
(572 °F)- 压力
最少: 4 bar
(58 psi)最多: 16 bar
(232 psi)
产品介绍

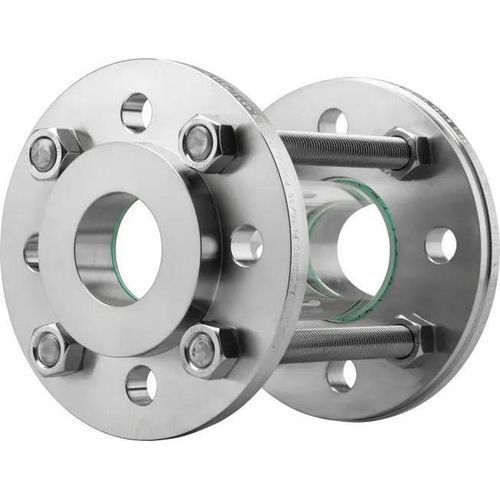

管状视镜 Type 620 通过夹在两法兰之间的硼硅玻璃筒实现对工艺介质的360°观察。适用于卫生及工业场合，提供多种材料、压力等级和尺寸选择。
主要产品特性
结构 / 主要部件
可选项及温度
公称尺寸 (DN)
按公称尺寸的部分尺寸（选取值）
技术规格
主要产品特性
- 通过硼硅玻璃筒实现360°观察（硼硅玻璃 3.3，符合 DIN ISO 3585）。
- 法兰连接符合 DIN EN 1092-1；标准法兰为不锈钢 1.4571 (316Ti)；可选 P265GH 或 Hastelloy®、双相钢等特殊合金（需询价）。
- 通过精确配合法兰、垫片和玻璃实现接近无死角的设计，适用于对卫生要求高的工艺。
- 密封材料可选范围广（从传统纤维垫片到 PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等）。
- 机械防护选项：PETg 或冲孔板防护罩；可按需定制总长度。
- 适用于液体和气体介质；概况：最大约16 bar（取决于公称尺寸），耐热可达300 °C，公称通径 DN 15 - DN 300，支持定制制造。
结构 / 主要部件
- 螺母
- 法兰
- 螺杆 / 螺栓
- 硼硅玻璃筒
- 垫片（可从多种材料中选择）
可选项及温度
- 公称压力选项：PN 10、PN 16。
- 温度范围（示例 / 可选）：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C、300 °C。
- 防冲击罩和定制总长度可按需提供。
公称尺寸 (DN)
- 15、20、25、32、40、50、65、80、100、125、150、200、250（特殊结构可定制）、300（特殊结构可定制）
按公称尺寸的部分尺寸（选取值）
- DN 15 — K: 65 mm; DF: 41 mm; D: 95 mm; PS: 16 bar
- DN 20 — K: 75 mm; DF: 54 mm; D: 105 mm; PS: 16 bar
- DN 25 — K: 85 mm; DF: 64 mm; D: 115 mm; PS: 16 bar
- DN 32 — K: 100 mm; DF: 74 mm; D: 145 mm; PS: 16 bar
- DN 40 — K: 110 mm; DF: 84 mm; D: 150 mm; PS: 16 bar
- DN 50 — K: 125 mm; DF: 98 mm; D: 175 mm; PS: 16 bar
- DN 65 — K: 145 mm; DF: 118 mm; D: 195 mm; PS: 10 bar
- DN 80 — K: 160 mm; DF: 134 mm; D: 200 mm; PS: 10 bar
- DN 100 — K: 180 mm; DF: 154 mm; D: 225 mm; PS: 10 bar
- DN 125 — K: 210 mm; DF: 184 mm; D: 250 mm; PS: 8 bar
- DN 150 — K: 240 mm; DF: 208 mm; D: 295 mm; PS: 7 bar
- DN 200 — K: 295 mm; DF: 264 mm; D: 345 mm; PS: 5 bar
- DN 250（特殊）— K: 350 mm; DF: 320 mm; D: 400 mm; PS: 4 bar
- DN 300（特殊）— K: 410 mm; DF: 370 mm; D: 460 mm; PS: 4 bar
技术规格
- 型号 / 类型：Type 620
- 玻璃：硼硅玻璃 3.3（DIN ISO 3585）
- 标准法兰材料：不锈钢 1.4571 (316Ti)；可选：P265GH；特殊合金需询价（Hastelloy®、双相钢等）
- 公称尺寸：DN 15 - DN 300（特殊尺寸/长度可定制）
- 公称压力：PN 10 / PN 16（小口径最大16 bar，详见尺寸表）
- 最高耐温：可达300 °C（视配置而定）
- 密封：多种选择（>50 种），包括 PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400、纤维材料
- 可选项：防冲击罩（PETg 或冲孔板）、定制总长度、定制材料和合金执行
