爆炸性环境观测窗 Type 531硼硅酸盐玻璃焊接
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 用于爆炸性环境, 硼硅酸盐玻璃, 焊接
- DN
最少: 40 mm
(1.6 in)最多: 400 mm
(15.7 in)- 温度
最少: 80 °C
(176 °F)最多: 320 °C
(608 °F)- 压力
最少: 10 bar
(145 psi)最多: 63 bar
(914 psi)
产品介绍

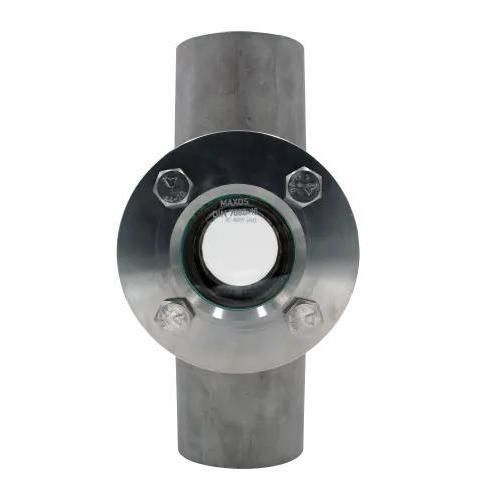

焊接式流量视镜 型号531用于在管道中对液体和气体介质进行目视检查。该产品提供多种公称直径和压力等级，并可根据工艺要求选配不同的玻璃和密封材料。
概述
可用范围（来自产品技术数据）
选项与附件
尺寸（节选）
技术规格
认证与质量
概述
- 焊接式结构，可直接整合到管道系统中。
- 设计使用压力可达63 barg（取决于公称直径和结构配置）。
- 标准硼硅酸盐玻璃可耐受至280 °C；配合云母保护片及MAXOS®安全视镜可达300 °C或320 °C。
- 适用于液体和气体介质。
- 可定制特殊长度和特殊结构，并可安装多种附件。
可用范围（来自产品技术数据）
- 公称直径（DN）：40、50、80、100、125、150、200、250、300、350、400
- 公称压力（PN）：10、16、25、40、63
- 温度选项（示例）：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C、300 °C、320 °C
选项与附件
- SGW擦拭器，配PTFE或硅胶擦片
- 适用于Ex区和非Ex区的LED照明
- FEP或Halar®涂层
- 云母保护片
- 双层玻璃版本：531D型
- 可提供特殊结构和客户定制解决方案
尺寸（节选）
- DN → 40 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400
- BL（端到端长度 mm）：200 | 230 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100
- D1（mm）：35 | 45 | 55 | 83 | 107 | 132 | 160 | 160 | 160 | 160 | 160
- AL（mm）：260 | 260 | 340 | 380 | 420 | 470 | 580 | 650 | 700 | 750 | 800
- C（mm）：48.3 | 60.3 | 88.9 | 114.3 | 139.7 | 168.3 | 168.3 | 219.1 | 273 | 355.6 | 406.4
- WT（壁厚 mm）：2.6 | 2.9 | 3.2 | 3.6 | 4.0 | 4.5 | 6.3 | 7.1 | 8.0 | 8.8 | 11.0
- 备注：上述尺寸在结构允许时对应于PN 16；其他压力等级可能导致尺寸不同。最终尺寸以订单确认/客户图纸为准。
技术规格
- 产品类型：流量视镜，焊接端（531型）
- 型号：531型
- 最高工作压力：最高可达63 barg（取决于DN和配置）
- 公称直径：DN 40 – DN 400
- 可用PN等级：PN 10、PN 16、PN 25、PN 40、PN 63
- 标准玻璃：硼硅酸盐玻璃（最高280 °C）
- 高温选项：云母保护片与MAXOS®安全视镜可达300 °C或320 °C
- 密封：多种材质的平面密封（纤维材料、PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400等）
- 介质：适用于液体和气体
- 附件：LED灯、FEP保护涂层、云母片、擦窗器等
- 特殊功能：双层玻璃选项（531D）、可定制长度和特殊结构
认证与质量
- 常见认证：TÜV / ISO 9001（具体证书请咨询制造商）
- 合规性说明：制造商信息可能涉及2014/68/EU（附录III）及相关指令
