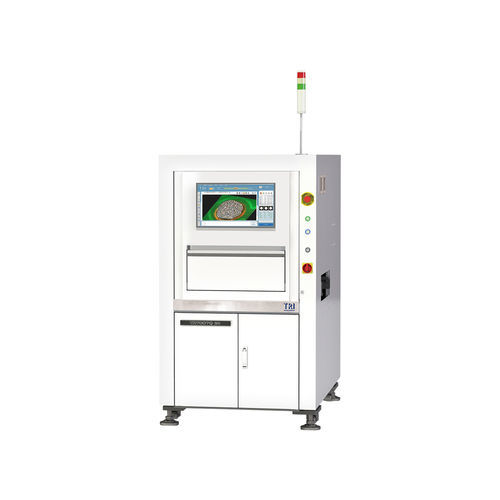

光学检查机 TR7007Q SII series3DPCB用于电子工业
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 光学, 3D
- 应用
- PCB
- 领域
- 用于电子工业
- 其他特性
- 测量, 高解析度, 高速, 高流通量, 非接触式
- 检测宽度范围
最少: 510 mm
(20 in)最多: 765 mm
(30 in)- 检测范围高度
最少: 310 mm
(12 in)最多: 690 mm
(27 in)- 运输能力
最少: 5 kg
(11 lb)最多: 12 kg
(26 lb)
产品介绍
简介
TR7007Q SII 是为高产能 SMT 生产线设计的 3D 焊膏检测（SPI）系统。其高速度平台相比前代机型可实现高达 50% 的检测速度提升，同时提高测量精度与工艺稳定性。系统配备 Wide Spectrum 宽谱照明及可选同轴照明，以增强对比度和缺陷检测能力。TR7007Q SII 支持 Industry 4.0，兼容 IPC CFX 与 IPC Hermes 9852 协议。
主要特性
光学系统
成像方式：Stop-and-Go Imaging
相机：21 Mpix 或 25 Mpix（出厂设置）
成像分辨率：9.8 μm、10 μm、12 μm、15 μm（出厂设置）
照明：Wide Spectrum 2D Lights (RGB+W)，同轴照明（可选）
3D 技术：四向数字条纹（4-way Digital Fringe Pattern）
视场（FOV）：
- 9.8 μm：50.30 x 40.24 mm
- 10 μm：51.2 x 51.2 mm
- 12 μm：62.97 x 50.38 mm
- 15 μm：76.8 x 61.4 mm
检测性能
成像速度：2.3 FOV/sec
高度分辨率：
- 9.8 μm：0.4 μm
- 10 μm：0.45 μm
- 12 μm：0.45 μm
- 15 μm：0.454 μm
最大焊膏高度（校准靶上）：
- 9.8 μm：420 μm
- 10 μm：420 μm
- 12 μm：420 μm
- 15 μm：470 μm
运动平台与控制
X 轴控制：滚珠丝杠 + AC 伺服，配 EtherCAT 运动控制器
Y 轴控制：滚珠丝杠 + AC 伺服，配 EtherCAT 运动控制器
Z 轴控制：滚珠丝杠 + AC 伺服，配 EtherCAT 运动控制器
X-Y 轴分辨率：0.1 μm
Z 轴分辨率：0.1 μm
PCB 搬运
最大 PCB 尺寸：
- TR7007Q SII：510 x 460 mm
- TR7007MQ SII：660 x 610 mm（可选：660 x 690 mm）
- TR7007Q SII DL：510 x 310 mm x 2 线道，510 x 590 mm x 1 线道
- TR7007LQ SII：765 x 610 mm
PCB 厚度：0.5 - 6 mm
最大 PCB 重量：
- TR7007MQ SII / TR7007Q SII (DL)：3 kg（可选：5 kg）
- TR7007LQ SII：3 kg（可选：5 kg / 12 kg）
上方间隙：
- TR7007Q SII (DL)：25 mm
- TR7007MQ SII / TR7007LQ SII：50 mm
下方间隙：40 mm
边缘间隙：3 mm（可选：4 mm / 5 mm）
输送高度：880 - 920 mm（可选：940 - 965 mm）
* 支持 SMEMA 标准
检测功能
可检测缺陷：
测量能力：
外形尺寸
WxDxH：
- TR7007Q SII：1000 x 1480 x 1710 mm
- TR7007MQ SII：1250 x 1740 x 1710 mm
- TR7007Q SII DL：1000 x 1750 x 1710 mm
- TR7007LQ SII：1365 x 1720 x 1710 mm
注：不含信号塔
重量：
- TR7007Q SII：795 kg
- TR7007MQ SII：992 kg
- TR7007Q SII DL：840 kg
- TR7007LQ SII：1025 kg
检测功能（摘要）
元件 / 焊膏能力：测量焊膏高度、面积、体积和偏移；检测焊膏不足/过多/缺失/短路及形状变形。
技术规格
TR7007Q SII 是为高产能 SMT 生产线设计的 3D 焊膏检测（SPI）系统。其高速度平台相比前代机型可实现高达 50% 的检测速度提升，同时提高测量精度与工艺稳定性。系统配备 Wide Spectrum 宽谱照明及可选同轴照明，以增强对比度和缺陷检测能力。TR7007Q SII 支持 Industry 4.0，兼容 IPC CFX 与 IPC Hermes 9852 协议。
主要特性
- Wide Spectrum 宽谱光源，提升对比度与检测率
- 提升的精度与稳定性以实现精确的焊膏测量
- 全新 EtherCAT 运动控制器，实现实时运动控制
- 100% 无阴影的四向/双向数字条纹投影器
- SmartWarp 补偿，消除 PCB 局部变形
- Smart Factory 解决方案，实时 SPC 趋势监控
- 支持闭环（Closed-Loop）：反馈与前馈功能
光学系统
成像方式：Stop-and-Go Imaging
相机：21 Mpix 或 25 Mpix（出厂设置）
成像分辨率：9.8 μm、10 μm、12 μm、15 μm（出厂设置）
照明：Wide Spectrum 2D Lights (RGB+W)，同轴照明（可选）
3D 技术：四向数字条纹（4-way Digital Fringe Pattern）
视场（FOV）：
- 9.8 μm：50.30 x 40.24 mm
- 10 μm：51.2 x 51.2 mm
- 12 μm：62.97 x 50.38 mm
- 15 μm：76.8 x 61.4 mm
检测性能
成像速度：2.3 FOV/sec
高度分辨率：
- 9.8 μm：0.4 μm
- 10 μm：0.45 μm
- 12 μm：0.45 μm
- 15 μm：0.454 μm
最大焊膏高度（校准靶上）：
- 9.8 μm：420 μm
- 10 μm：420 μm
- 12 μm：420 μm
- 15 μm：470 μm
运动平台与控制
X 轴控制：滚珠丝杠 + AC 伺服，配 EtherCAT 运动控制器
Y 轴控制：滚珠丝杠 + AC 伺服，配 EtherCAT 运动控制器
Z 轴控制：滚珠丝杠 + AC 伺服，配 EtherCAT 运动控制器
X-Y 轴分辨率：0.1 μm
Z 轴分辨率：0.1 μm
PCB 搬运
最大 PCB 尺寸：
- TR7007Q SII：510 x 460 mm
- TR7007MQ SII：660 x 610 mm（可选：660 x 690 mm）
- TR7007Q SII DL：510 x 310 mm x 2 线道，510 x 590 mm x 1 线道
- TR7007LQ SII：765 x 610 mm
PCB 厚度：0.5 - 6 mm
最大 PCB 重量：
- TR7007MQ SII / TR7007Q SII (DL)：3 kg（可选：5 kg）
- TR7007LQ SII：3 kg（可选：5 kg / 12 kg）
上方间隙：
- TR7007Q SII (DL)：25 mm
- TR7007MQ SII / TR7007LQ SII：50 mm
下方间隙：40 mm
边缘间隙：3 mm（可选：4 mm / 5 mm）
输送高度：880 - 920 mm（可选：940 - 965 mm）
* 支持 SMEMA 标准
检测功能
可检测缺陷：
- 焊膏不足
- 焊膏过多
- 形状变形
- 焊膏缺失与短路（bridging）
测量能力：
- 高度
- 面积
- 体积
- 偏移
外形尺寸
WxDxH：
- TR7007Q SII：1000 x 1480 x 1710 mm
- TR7007MQ SII：1250 x 1740 x 1710 mm
- TR7007Q SII DL：1000 x 1750 x 1710 mm
- TR7007LQ SII：1365 x 1720 x 1710 mm
注：不含信号塔
重量：
- TR7007Q SII：795 kg
- TR7007MQ SII：992 kg
- TR7007Q SII DL：840 kg
- TR7007LQ SII：1025 kg
检测功能（摘要）
元件 / 焊膏能力：测量焊膏高度、面积、体积和偏移；检测焊膏不足/过多/缺失/短路及形状变形。
技术规格
- 型号：TR7007Q SII
- 成像方式：Stop-and-Go Imaging
- 相机：21 Mpix 或 25 Mpix（出厂设置）
- 成像分辨率选项：9.8 μm、10 μm、12 μm、15 μm
- 照明：Wide Spectrum 2D Lights (RGB+W)；同轴照明（可选）
- 3D 技术：四向数字条纹；100% 无阴影的四向/双向数字条纹投影器
- 按分辨率划分的视场：9.8 μm = 50.30 x 40.24 mm；10 μm = 51.2 x 51.2 mm；12 μm = 62.97 x 50.38 mm；15 μm = 76.8 x 61.4 mm
- 成像速度：2.3 FOV/sec
- 高度分辨率：最低可达 0.4 μm（9.8 μm 设置）
- 最大焊膏高度（校准靶）：最高可达 470 μm（15 μm 设置）
- 运动控制：滚珠丝杠 + AC 伺服 (X/Y/Z) 与 EtherCAT 控制器
- 运动分辨率 X-Y / Z：0.1 μm
- PCB 搬运尺寸与选项：多种型号可选（Q、MQ、Q DL、LQ）
- PCB 厚度范围：0.5 - 6 mm
- 输送高度：880 - 920 mm（可选 940 - 965 mm）
- 间隙：上（DL 为 25 mm / MQ & LQ 为 50 mm）、下 40 mm、边 3 mm（可选最大 5 mm）
- 最大 PCB 重量：基础 3 kg（可选 5 kg / 12 kg，视型号而定）
- 尺寸（WxDxH）与各型号重量：见上文
- 缺陷检测：焊膏不足/过多/缺失/短路、形状变形
- 测量输出：高度、面积、体积、偏移
- Industry 4.0 支持：兼容 IPC CFX 与 IPC Hermes 9852
