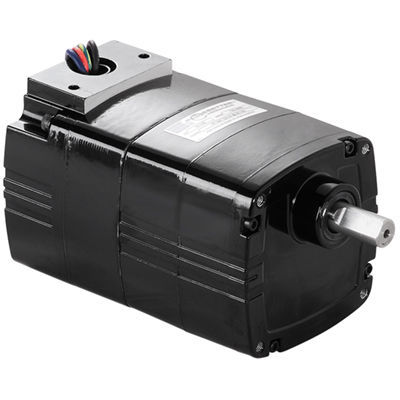

交流减速电机 1562

单相直齿轮螺旋齿轮

产品系列
Metric 30R-D 系列 并联轴交流减速电机

规格
转速 (rpm)：7.8
额定扭矩 (Nm)：4.5
额定扭矩 (lb-in)：40
功率 (W)：15
功率 (HP)：1/48
电压 (V)：230
频率 (Hz)：50
相数：1
电流 (A)：0.17
传动比：180
径向载荷 (N)：285
径向载荷 (lbs)：65
长度 XH (mm)：132.8
长度 XH (inch)：5.2
重量 (kg)：2.6
重量 (lbs)：5.9
接线图：07410021
电容件号：49400091
产品类型：30R1BECI-D4
HPDecimal：0.0208

CAD 图纸 / 文件（可用）

• InfM0348A（PDF 图纸 / model 1562）
• InfM0348A（DWG 图纸 / model 1562）
• InfM0348A（STEP 文件 / model 1562）

接线图

• 接线图 (07410021)

安全数据表

• Texaco Rando material safety data sheet（相关润滑剂的安全数据表）

可选配件

• 适用于公制型 30R、33A、30R-D、24A-D、24A-Z 的 L 型支架套件（型号 1968）
• 适用于 30R 电机和减速电机的带端子块的压铸公制端子箱（型号 1982）
• 电容；塑料外壳类型；1.3 MFD / 450V（物料号 49400091）
• 适用于 30R 电机和减速电机的压铸端子箱（型号 5982）

标准特性

• 公制安装螺纹和公制驱动轴尺寸。
• 全封闭、无通风，防护等级 IP20。
• “B”级绝缘系统。
• 铝制端盖，具有高热效率和轻量化。
• 无通风齿轮箱。
• 电机轴和输出轴上的工业唇形密封。
• 全系采用滚针轴承以提高径向载荷能力和延长寿命。
• 齿轮永久润滑。
• 加强型热塑性斜齿初级齿轮以降低噪音，后级采用淬火钢齿轮以实现高输出扭矩和长寿命。
• 电机轴上精密加工的斜齿小齿轮，提供最大强度和最低噪音。

技术规格

• 型号：Model 1562
• 系列：Metric 30R-D Series
• 配置：并联轴交流减速电机，单相
• 转速：7.8 rpm
• 额定扭矩：4.5 Nm (40 lb-in)
• 功率：15 W (0.0208 HP / 1/48 HP)
• 电压 / 频率：230 V / 50 Hz
• 电流：0.17 A
• 传动比：180
• 径向载荷能力：285 N (65 lbs)
• 长度 XH：132.8 mm (5.2 in)
• 重量：2.6 kg (5.9 lbs)
• 接线图参考：07410021
• 推荐电容：物料 49400091 (1.3 MFD / 450V)
