交流减速电机 Model 1449单相直齿轮螺旋齿轮
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 电机
- 交流, 单相
- 类型
- 直齿轮, 螺旋齿轮
- 轴位置
- 平行轴
- 功率
- 50 W...100 W
- 扭矩
- 10-20Nm
- 性能
- 静音, 高扭矩
- 削减比率
180 unit
- 旋转速度
7.8 rpm
(49.0088 rad.min-1)
产品介绍
产品

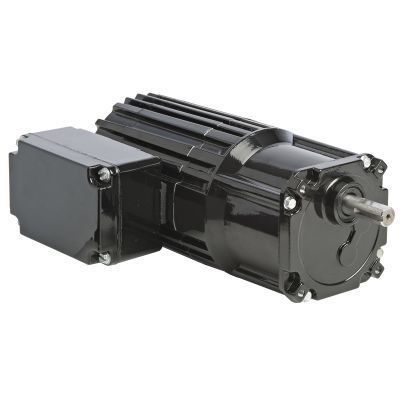

型号1449 公制 34R-Z 系列 平行轴交流减速电机（Product Type: 34R4BFCI-Z4），单相，230 V。
规格（摘要）
标准特性
可选配件
可用 CAD / 图纸 / 接线 / 安全资料
技术规格
型号1449 公制 34R-Z 系列 平行轴交流减速电机（Product Type: 34R4BFCI-Z4），单相，230 V。
规格（摘要）
- 转速 (rpm)：7.8
- 额定转矩：11.3 Nm（100 lb-in）
- 功率：50 W（1/15 HP，HPDecimal 0.0667）
- 电压 / 频率：230 V，50 Hz
- 相数：单相（1）
- 电流：0.5 A
- 减速比：180
- 径向载荷能力：555 N（125 lbs）
- 长度 XH：217 mm / 8.54 in
- 重量：4.5 kg / 10.1 lbs
- 接线图：07410021
- 电容件号：49401068
标准特性
- 公制安装螺纹和公制传动轴尺寸，便于直接集成至公制系统。
- 全封闭结构，防护等级 IP-20。
- 风扇冷却以在额定负载下保持持续输出。
- 采用 Class B 绝缘，工作于 Class A 限值内，以延长绕组和润滑剂寿命。
- 铝制中心环和端罩以提高散热效率并减轻重量。
- 无通风齿轮箱，保护齿轮免受环境影响。
- 电机轴和输出轴采用工业唇形密封。
- 各级采用圆柱滚针轴承以提高径向承载能力。
- 齿轮永久润滑，使用半流体润滑脂以延长使用寿命并减少维护。
- 一次传动采用加固热塑性斜齿轮以降低噪音；后续级采用淬火钢直齿轮以提高输出扭矩。
- 斜齿小齿轮在电机轴上精确加工以实现最大强度与最低噪音。
可选配件
- 34R-Z 减速电机用 L 型支架套件（型号 0980）
- 33A、34R、42A、42R、48R 型电机及减速电机用压铸接线盒套件（型号 0984）
- 带接线端子的压铸公制接线盒套件，适用于 33A、34R、42A、42R、48R（型号 1984）
- 电容器，塑料盒式，5.0 µF / 400 V（件号 49401068）
- 适用于 34R、42R、48R、42R-FX、33A、42A 的大型压铸接线盒套件（型号 0986）
可用 CAD / 图纸 / 接线 / 安全资料
- CAD 图纸以 PDF、DWG 和 STEP 格式提供（型号 1449）
- 接线图可用（接线图 07410021）
- 安全数据表可用
技术规格
- 转速 (rpm)：7.8
- 额定转矩：11.3 Nm（100 lb-in）
- 功率：50 W（1/15 HP，HPDecimal 0.0667）
- 电压 / 频率：230 V，50 Hz
- 相数：1（单相）
- 电流：0.5 A
- 减速比：180
- 径向载荷能力：555 N（125 lbs）
- 长度 XH：217 mm / 8.54 in
- 重量：4.5 kg / 10.1 lbs
- 接线图：07410021
- 电容件号：49401068
- Product Type：34R4BFCI-Z4
