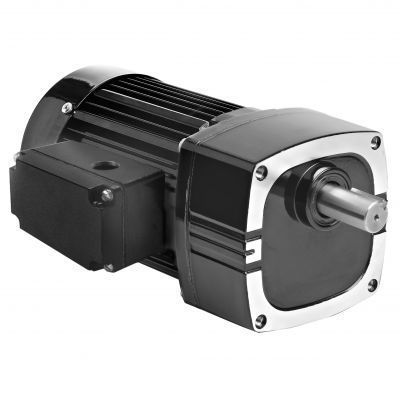

交流减速电机 1680

单相螺旋齿轮平行轴

产品
Bodine Electric 的 Metric 42R-E 系列平行轴交流齿轮减速电机 Model 1680。下列为本型号的技术数据、标准特性及可选配件说明。

规格
转速 (rpm)：140
额定扭矩 (Nm)：5.6
额定扭矩 (lb-in)：50
功率 (W)：100
功率 (HP)：1/7.5
电压：230 V
频率：50 Hz
相数：1
电流：0.78 A
减速比：10
径向承载 (N)：1300
径向承载 (lbs)：300
长度 XH (mm)：231
长度 XH (inch)：9.08
重量 (kg)：6.8
重量 (lbs)：15.3
接线图：07410021
电容件号：49401154
产品类型：42R5BFCI-E2
HP 小数：0.1333

标准特性

• 公制安装螺纹和公制传动轴尺寸。
• 无通风齿轮箱。
• 电机轴和输出轴的工业唇型密封。
• 整机采用滚针轴承以提高径向载荷能力并延长寿命。
• 齿轮采用半流体润滑脂永久润滑以延长寿命。
• 选择性淬火的斜齿轮，低噪声且具有高功率体积比。

可选配件

• E、F 和 FX 齿轮电机用 L 型支架套件（型号 0969）
• 适用于 33A、34R、42A、42R 和 48R 电机及齿轮电机的压铸接线盒套件（型号 0984）
• 公制 E/F 型齿轮电机用 L 型支架安装套件（型号 1969）
• 带接线端子块的公制压铸接线盒套件（适用于 33A、34R、42A、42R、48R）（型号 1984）
• 电容；塑料盒型；7.5MFD 370V（件号 49401154）
• 适用于 34R、42R、48R、42R-FX、33A、42A 现货电机及齿轮电机的大型压铸接线盒套件（型号 0986）

文档（可用类型）
CAD 图纸（可提供 PDF、DWG、STEP），接线图（可提供 PDF），安全数据表（可提供 PDF）。

技术规格

• 型号：1680
• 系列：Metric 42R-E
• 配置：平行轴交流齿轮减速电机
• 转速：140 rpm
• 额定扭矩：5.6 Nm (50 lb‑in)
• 功率：100 W (1/7.5 HP, 0.1333 HP 小数)
• 电压 / 频率：230 V / 50 Hz
• 相数：单相
• 电流：0.78 A
• 减速比：10
• 径向载荷能力：1300 N (300 lbs)
• 总体长度 XH：231 mm (9.08 in)
• 重量：6.8 kg (15.3 lbs)
• 接线图 ID：07410021
• 推荐电容 PN：49401154
• 产品类型代码：42R5BFCI-E2
