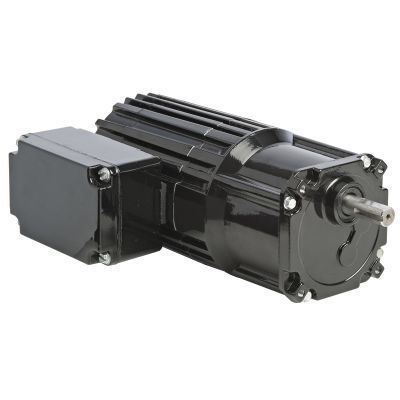

交流减速电机 1455

单相直齿轮螺旋齿轮

产品概述
Bodine Electric生产的平行轴交流减速电机 型号1455 Metric 34R-Z系列。适用于公制安装和公制传动轴尺寸；全封闭 IP-20，风扇冷却以满足高输出功率需求。

标准特性

• 公制安装螺纹与公制传动轴尺寸。
• 全封闭结构，防护等级 IP-20。
• 风扇冷却以实现高输出功率。
• 采用Class B绝缘，在Class A限制内运行，以延长绕组和润滑剂寿命。
• 铝制中心环和端盖，具有良好热效率且重量轻。
• 非通风齿轮箱。
• 电机轴和输出轴采用工业唇形密封。
• 全系采用滚针轴承，提高径向载荷能力并延长寿命。
• 齿轮采用半流体润滑脂永久润滑，延长使用寿命。
• 宽强化热塑性斜齿初级齿轮以降低噪音，后级采用淬火钢直齿轮以获得高输出扭矩和耐用性。
• 斜齿小齿轮在电机轴上精密加工，确保最大强度和最小噪音。

可选配件

• 适用于34R-Z减速电机的L形支架套件（型号0980）。
• 适用于33A、34R、42A、42R和48R电机及减速电机的压铸端子箱套件（型号0984）。
• 带端子块的压铸公制端子箱套件，适用于33A、34R、42A、42R和48R（型号1984）。
• 电容；塑料箱型；5.0 MFD / 400V（零件号49401068）。
• 适用于34R、42R、48R、42R-FX、33A、42A标准电机及减速电机的大型压铸端子箱套件（型号0986）。

可下载资料（产品相关）
PDF、DWG 和 STEP 格式的 CAD 图纸；接线图（PDF）；安全数据表。

表格（规格）
转速 (rpm): 23
额定扭矩 (Nm): 11.3
额定扭矩 (lb-in): 100
功率 (Watts): 50
功率 (HP): 1/15
电压 (V): 230
频率 (Hz): 50
相数: 1
电流 (A): 0.5
传动比: 60
径向载荷 (N): 555
径向载荷 (lbs): 125
长度 XH (mm): 217
长度 XH (inch): 8.54
重量 (kg): 4.5
重量 (lbs): 10.1
接线图编号: 07410021
电容零件号: 49401068
产品类型: 34R4BFCI-Z3
HPDecimal: 0.0667
