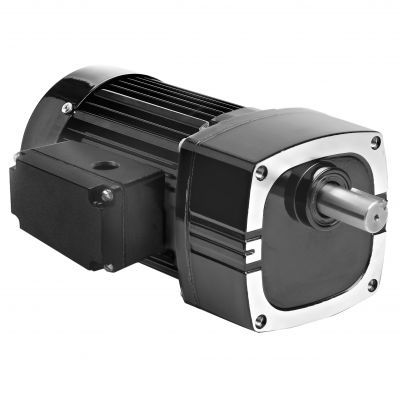

交流减速电机 Model 1683

单相螺旋齿轮平行轴

产品概述
Metric 42R-E 系列的型号 1683 为并轴交流减速电机，适用于公制安装和公制传动轴尺寸。该机型配备无通风齿轮箱、电机与输出轴的工业唇形密封、全程滚针轴承以及采用半流体油脂永久润滑的齿轮和选择性淬硬的斜齿轮，具备低噪声和较高的体积功率比。

CAD图纸 / 下载

• PDF（CAD图纸 / 产品信息）
• DWG（CAD图纸）
• STEP（3D模型）

接线与安全

• 可提供接线图（参考：wiring diagram 07410021）
• 可提供安全数据表（imperial oil safety）

可选配件

• E、F 和 FX 型号齿轮电机用 L 支架套件（型号 0969）
• 适用于 33A、34R、42A、42R 和 48R 电机与齿轮电机的压铸端子盒套件（型号 0984）
• 公制型 E/F 齿轮电机用 L 支架安装套件（型号 1969）
• 带端子排的公制压铸端子盒套件，适用于 33A、34R、42A、42R 和 48R（型号 1984）
• 电容器；塑料盒型；7.5MFD 370V（零件号 49401154）
• 适用于 34R、42R、48R、42R-FX、33A、42A 库存电机与齿轮电机的大型压铸端子盒套件（型号 0986）

标准特性

• 公制安装螺纹与公制传动轴尺寸
• 无通风齿轮箱
• 电机轴与输出轴的工业唇形密封
• 全系采用滚针轴承以提高径向承载能力并延长寿命
• 齿轮采用半流体润滑脂永久润滑以延长使用寿命
• 选择性淬硬的斜齿轮实现低噪声和高功率/体积比

规格 / 技术参数

• 转速 (rpm)：47
• 额定扭矩 (Nm)：16.7
• 额定扭矩 (lb-in)：148
• 功率 (W)：100
• 功率 (HP)：1/7.5
• 电压：230 V
• 频率：50 Hz
• 相数：1
• 电流 (A)：0.78
• 减速比：30
• 径向载荷 (N)：1300
• 径向载荷 (lbs)：300
• 长度 XH (mm)：231
• 长度 XH (inch)：9.08
• 重量 (kg)：6.8
• 重量 (lbs)：15.3
• 接线图：07410021
• 电容器零件号：49401154
• 产品类型：42R5BFCI-E3
• HP 小数：0.1333
