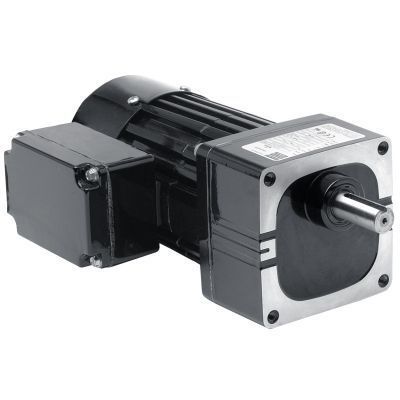

交流减速电机 Model 1477

单相直齿轮螺旋齿轮

产品
型号1477 Metric 34R‑W 系列平行轴交流减速电机，适用于低速高转矩的工业应用。单相单元，配置为 230 V、50 Hz。

规格
转速 (rpm)：4.5
额定转矩 (Nm)：19.8
额定转矩 (lb‑in)：175
功率 (W)：75
功率 (HP)：1/10
电压 (V)：230
频率 (Hz)：50
相数：1
电流 (A)：0.60
减速比：312.4
径向载荷 (N)：575
径向载荷 (lbs)：130
长度 XH (mm)：234
长度 XH (in)：9.2
重量 (kg)：5.7
重量 (lbs)：12.8
接线图：07410021
电容件号：49401154
产品类型：34R6BFCI-W4
HPDecimal：0.1

可下载文件 / 图纸（列于产品页面）

• CAD 图纸：PDF、DWG、STEP（产品页面显示下载选项）
• 接线图（按接线图编号引用）
• 润滑剂安全数据表（在产品页面引用）

可选附件

• 用于 W 和 WX 齿轮电机的 L 型支架套件（型号 0970）
• 适用于 33A、34R、42A、42R 和 48R 电机及齿轮电机的压铸端子盒套件（型号 0984）
• 用于公制型 W 齿轮电机的 L 型支架安装套件（型号 1970）
• 带端子排的公制压铸端子盒套件，适用于 33A、34R、42A、42R 和 48R（型号 1984）
• 电容；塑料盒型；7.5MFD 370V（件号 49401154）
• 适用于库存电机和齿轮电机 34R、42R、48R、42R‑FX、33A、42A 的大型压铸端子盒套件（型号 0986）

标准特性

• 公制安装螺纹和公制传动轴尺寸。
• 全封闭，防护等级 IP‑20。
• 风扇冷却以提高输出功率。
• B 级绝缘系统在 A 级限值内运行，以延长绕组和润滑剂寿命。
• 铝制中心环和端盖，提高热效率并减轻重量。
• 非通风齿轮箱。
• 电机轴和输出轴采用工业唇形密封。
• 全级采用滚针轴承，提高径向承载能力和使用寿命。
• 采用半流体润滑脂进行永久润滑以延长齿轮寿命。
• 宽加强热塑性斜齿主齿轮以实现低噪音，后级采用淬火钢直齿轮以提供高输出转矩。
• 电机轴上精密加工的斜齿小齿轮，保证最大强度和最低噪音。

备注
单相 230 V、50 Hz 单元；减速比 312.4。列出的附件及可下载的图纸/数据表请参见产品页面。

技术规格

• 型号：1477
• 系列：Metric 34R‑W
• 转速 (rpm)：4.5
• 额定转矩：19.8 Nm / 175 lb‑in
• 功率：75 W (0.1 HP)
• 电压：230 V
• 频率：50 Hz
• 相数：1
• 电流：0.60 A
• 减速比：312.4
• 径向载荷：575 N (130 lbs)
• 长度 XH：234 mm (9.2 in)
• 重量：5.7 kg (12.8 lbs)
• 接线图参考：07410021
• 电容件号：49401154
• 产品类型：34R6BFCI-W4
