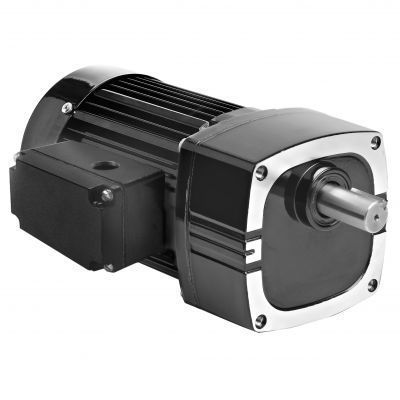

交流减速电机 Model 1669

单相螺旋齿轮平行轴

产品
并联轴交流减速电机 型号 1669 — Metric 42R-E 系列。100 W 单相，7.8 rpm（减速比 180），额定扭矩 38.5 Nm。

系列 / 分类
Metric 42R-E 系列 — 用于工业驱动与定位的并联轴交流减速电机。

规格（来自产品表）

• 转速 (rpm)：7.8
• 额定扭矩：38.5 Nm / 341 lb-in
• 功率：100 W (0.1333 HP)
• 电压：230 V
• 频率：50 Hz
• 相数：单相 (1)
• 电流：0.78 A
• 减速比：180
• 径向承载能力：900 N / 200 lbs
• 长度 XH：231 mm / 9.08 in
• 重量：6.8 kg / 15.3 lbs
• 接线图：07410021
• 电容件号：49401154
• 产品型号代码：42R5BFCI-E4

标准特性

• 公制安装螺纹和公制输出轴尺寸。
• 无通风齿轮箱壳体。
• 电机轴和输出轴采用工业唇形密封。
• 全系采用滚针轴承以提高径向承载能力并延长寿命。
• 齿轮使用半流体润滑脂永久润滑。
• 选择性淬火的斜齿轮，运行平稳且输出/体积比高。

可选配件

• E、F 与 FX 齿轮电机用 L 型支架组件（型号 0969）
• 适用于 33A、34R、42A、42R 与 48R 电机及齿轮电机的压铸接线盒组件（型号 0984）
• 公制 E/F 型齿轮电机用 L 型支架安装套件（型号 1969）
• 带接线端子块的公制压铸接线盒组件，适用于 33A、34R、42A、42R 与 48R（型号 1984）
• 电容器，塑料盒型，7.5 MFD 370 V（件号 49401154）
• 适用于 34R、42R、48R、42R-FX、33A、42A 现货电机及齿轮电机的大型压铸接线盒组件（型号 0986）

文档与图纸（可提供类型）
型号 1669 的 CAD 图纸（PDF、DWG、STEP）；接线图参考 07410021；安全数据表（Imperial Oil Safety）。

技术规格

• 型号：1669
• 系列：Metric 42R-E
• 转速：7.8 rpm
• 额定扭矩：38.5 Nm / 341 lb-in
• 功率：100 W (0.1333 HP)
• 电压：230 V
• 频率：50 Hz
• 相数：1（单相）
• 电流：0.78 A
• 减速比：180
• 径向承载能力：900 N / 200 lbs
• 长度 XH：231 mm / 9.08 in
• 重量：6.8 kg / 15.3 lbs
• 接线图参考：07410021
• 电容件号：49401154
• 产品类型代码：42R5BFCI-E4
